ANTIK Káblová svorkovnica pre kúrenie
- Typ zariadenia: Káblová svorkovnica / centrálny ovládací box pre podlahové kúrenie
- Počet zón: 8
- Napájanie: 230 V AC, 50/60 Hz
- Maximálny prúd: 3 A
- Spôsob pripojenia: Káblové pripojenie
- Počet pripojiteľných termostatov: max. 8
- Počet riadených termopohonov: max. 19
zóna 1: max. 4
zóna 2: max. 3
ostatné zóny: max. 2 - Výstup tepelného čerpadla: 230 V AC
- Výstup kotla: Beznapäťový výstup
- Funkcie riadenia: Nastaviteľný čas oneskorenia kotla a čerpadla
- Montáž: Povrchová
- Rozmery (Š × V × H): 240 × 110 × 38 mm
- Certifikácia: CE / RoHS
Káblová svorkovnica pre kúrenie ATK-KSK03 predstavuje centrálne riadiace riešenie pre systémy podlahového vykurovania, ktoré umožňuje prehľadné a efektívne ovládanie viacerých vykurovacích okruhov z jedného miesta. Zariadenie funguje ako koncentrátor signálov z káblových izbových termostatov a zabezpečuje riadenie jednotlivých zón na základe ich aktuálnej požiadavky na teplotu.
Jednotka podporuje riadenie až 8 samostatných vykurovacích zón a umožňuje pripojenie až 19 termoelektrických pohonov. Každá zóna je riadená individuálne, čo umožňuje presnú reguláciu teploty v rôznych miestnostiach. Systém je navrhnutý tak, aby efektívne rozdeľoval záťaž medzi jednotlivé výstupy a zabezpečoval stabilnú prevádzku aj pri vyššom počte pripojených zariadení.
Na základe požiadaviek zo zón zariadenie automaticky aktivuje príslušné termopohony a zároveň riadi spínanie zdrojov tepla. K dispozícii je výstup pre tepelné čerpadlo alebo obehové čerpadlo (230 V AC) a beznapäťový výstup pre kotol. Riadenie vychádza zo súhrnného signálu zo všetkých aktívnych zón, čím sa zabezpečuje koordinovaný chod celého vykurovacieho systému.
Zariadenie umožňuje nastavenie oneskorenia spínania výstupov, čím pomáha eliminovať časté zapínanie a vypínanie kotla alebo čerpadla. Tým sa stabilizujú prevádzkové cykly vykurovania a zároveň sa znižuje zaťaženie jednotlivých komponentov. Riadený chod systému prispieva k efektívnejšiemu využívaniu energie a plynulejšej prevádzke.
Napájanie zariadenia je riešené zo siete 230 V AC (50/60 Hz) s maximálnym prúdom 3 A. Elektrické pripojenie je realizované káblovo prostredníctvom svorkovníc, ktoré umožňujú prehľadné zapojenie všetkých komponentov vrátane termostatov, termopohonov, kotla a čerpadla. Pri zapojení je potrebné dodržať technické požiadavky vrátane minimálneho prierezu vodičov 1,5 mm².
Zariadenie je určené pre povrchovú montáž alebo alternatívne upevnenie na DIN lištu, čo umožňuje flexibilné umiestnenie v blízkosti rozdeľovača podlahového kúrenia. Kompaktné rozmery 240 × 110 × 38 mm podporujú jednoduchú integráciu do existujúcich inštalácií.
ATK-KSK03 je vhodným riešením pre domácnosti aj komerčné objekty, kde je požadované spoľahlivé, prehľadné a centralizované riadenie podlahového vykurovania s dôrazom na stabilnú prevádzku a kompatibilitu s bežnými vykurovacími systémami.
ANTIK Káblová svorkovnica pre kúrenie ATK-KSK03:
Manuál v PDF. si môžete stiahnuť TU
Datasheet v .PDF môžete stiahnuť TU
Zónová regulácia podlahového kúrenia s ANTIK SmartHome
Moderné podlahové kúrenie dokáže byť výrazne efektívnejšie, keď sa každá miestnosť reguluje samostatne - práve to je princíp zónovej regulácie.
Systém ANTIK SmartHome to rieši kombináciou bezdrôtových termostatov, centrálnej svorkovnice a smart gateway, pričom každá časť systému má svoju jasne definovanú úlohu a všetky spolu komunikujú ako jeden celok. Tento prístup umožňuje presné riadenie teploty v každej miestnosti bez zbytočných strát energie. Vďaka tomu sa zvyšuje komfort bývania aj celková efektivita vykurovania. Celý systém funguje ako jeden prepojený celok, ktorý reaguje na aktuálne potreby domácnosti.
- Samostatná regulácia každej miestnosti
- Prepojenie termostatov, svorkovnice a gateway
- Vyššia energetická efektivita systému
- Komfortné riadenie teploty
- Funkčný a prepojený SmartHome ekosystém
Tepelné čerpadlo ako zdroj tepla
Základom celého systému je tepelné čerpadlo s chladivom R290 ANTIK Monoblok 8kW ECO, ktoré zabezpečuje ohrev vody cirkulujúcej v okruhu podlahového kúrenia. Tepelné čerpadlo pracuje autonómne - samo si reguluje výstupnú teplotu vody pomocou tzv. ekvitermickej krivky, čo znamená, že prispôsobuje intenzitu ohrevu aktuálnej vonkajšej teplote.
Na svoju základnú prevádzku nevyžaduje žiadne prepojenie so smart systémom. Pre pohodlné ovládanie a sledovanie tepelného čerpadla z mobilu postačuje základná zostava:
- jedna Zigbee gateway ANTIK Smart Gateway PLUS

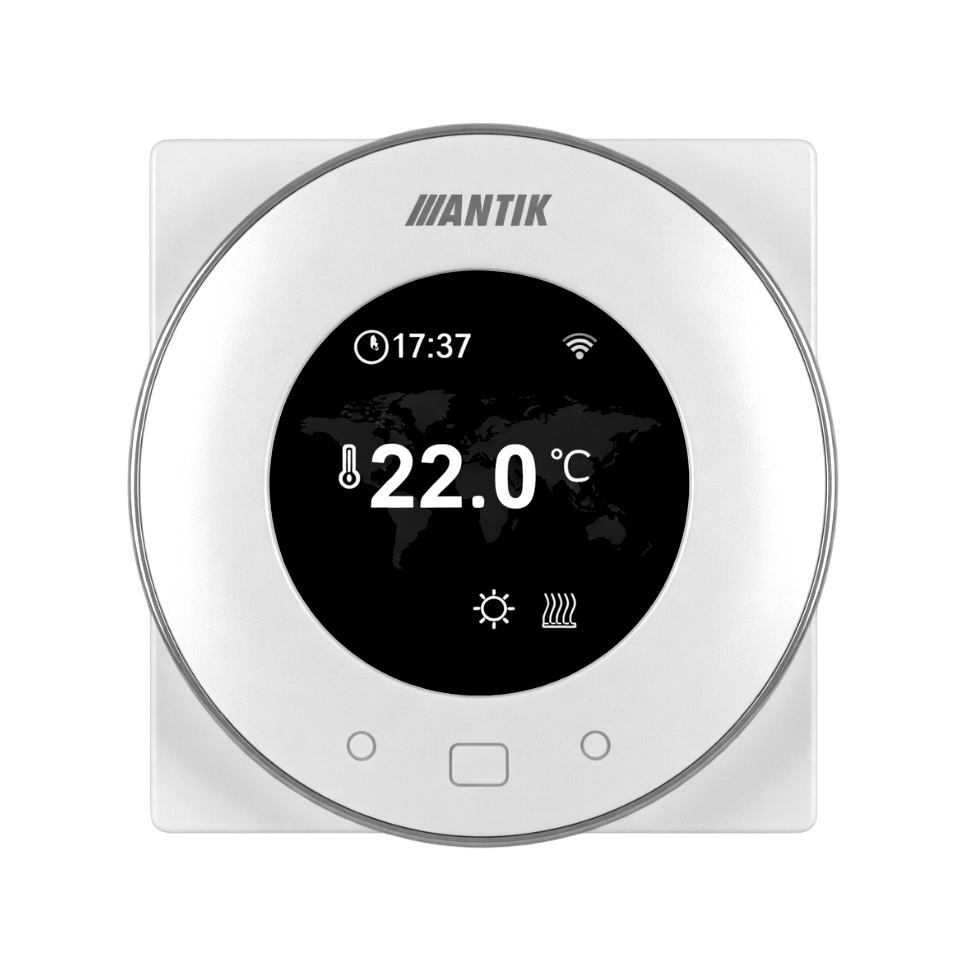

- jeden bezdrôtový termostat ANTIK SmartHome.
Termostat meria teplotu v domácnosti a cez gateway posiela údaje do aplikácie ANTIK SmartHome. Požadovanú teplotu si potom používateľ nastaví buď priamo na displeji termostatu, alebo vzdialene cez mobilnú aplikáciu odkiaľkoľvek.
Zónová regulácia - keď chcete mať každú miestnosť pod kontrolou
Ak ide o viacpriestorový byt alebo dom, kde má mať každá miestnosť inú teplotu, základná zostava nestačí. Tu vstupuje do hry rozšírenie o bezdrôtovú svorkovnicu ANTIK SmartHome pre kúrenie a sadu termostatov pre jednotlivé miestnosti.

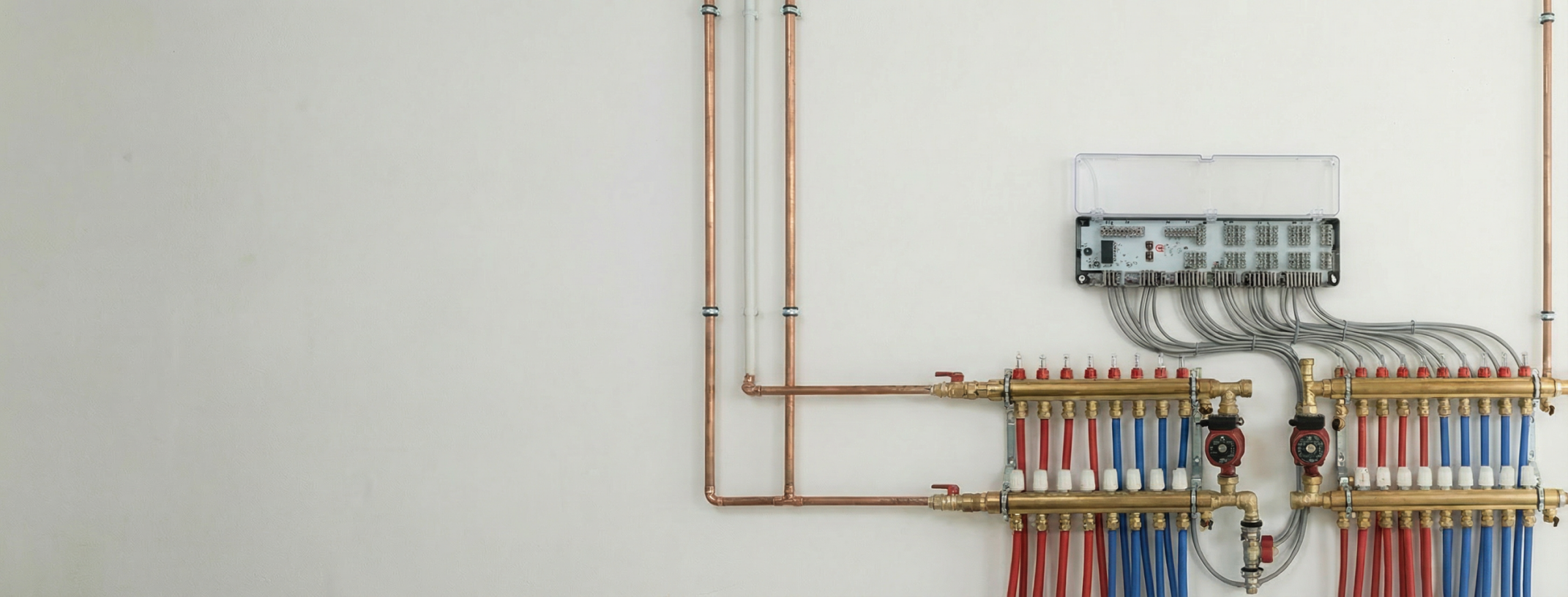

- Svorkovnica je fyzicky pripojená k rozdeľovaču podlahového kúrenia (manifoldu) a ovláda termoelektrické hlavice na každom okruhu zvlášť.
- Každý okruh zodpovedá jednej miestnosti alebo zóne - napríklad obývačke, spálni či detskej izbe.
- Svorkovnica je napájaná zo siete 230V a s termostatmi v miestnostiach komunikuje bezdrôtovo na frekvencii 868 MHz. Táto frekvencia je oproti bežnému Wi-Fi odolnejšia voči rušeniu a má lepší dosah cez stavebné konštrukcie, čo je v bytových domoch dôležitá vlastnosť.
Ovládanie a monitoring systému v aplikácii
Používateľ pritom kedykoľvek vidí v aplikácii ANTIK SmartHome aktuálnu teplotu v každej miestnosti a môže si nastaviť požadovanú teplotu - či už manuálne, alebo pomocou časových plánov a automatizácií. Aplikácia poskytuje prehľad o stave systému v reálnom čase a umožňuje rýchle zásahy podľa aktuálnej potreby. Vďaka tomu má používateľ plnú kontrolu nad vykurovaním celej domácnosti. Systém reaguje na zmeny okamžite a zabezpečuje stabilné prostredie. Automatizácie zároveň zjednodušujú každodenné používanie.
- Prehľad teplôt v reálnom čase
- Manuálne aj automatické nastavenia
- Ovládanie cez mobilnú aplikáciu
- Podpora časových plánov
Ako to celé funguje - od požiadavky po otvorenie ventilu
1. Každý termostat ANTIK SmartHome priebežne meria teplotu vo svojej miestnosti. Keď teplota klesne pod nastavenú hodnotu, termostat odošle bezdrôtový signál cez Zigbee do gateway ANTIK Smart Gateway PLUS.
- Gateway je pripojená k domácej Wi-Fi sieti a slúži ako most medzi Zigbee zariadeniami a internetom - vďaka nej sú všetky termostaty viditeľné v aplikácii ANTIK SmartHome v reálnom čase.
- Zároveň termostat komunikuje priamo so svorkovnicou na frekvencii 868 MHz a odošle jej požiadavku na otvorenie príslušného ventilu.
2. Svorkovnica na základe tohto povelu otvorí termoelektrickú hlavicu na rozdeľovači a teplá voda z okruhu tepelného čerpadla začne prúdiť do podlahy práve tej miestnosti, ktorá o teplo požiadala.
3. Ostatné miestnosti, v ktorých je dosiahnutá požadovaná teplota, zostávajú uzatvorené - systém tak nekúri zbytočne tam, kde to nie je potrebné.
Inteligentná komunikácia systému
Celý systém ANTIK SmartHome využíva kombináciu viacerých komunikačných technológií, ktoré zabezpečujú jeho spoľahlivú prevádzku. Termostaty komunikujú s gateway pomocou Zigbee protokolu, ktorý prenáša údaje o teplote a stave zariadení do aplikácie. Súčasne prebieha komunikácia medzi termostatmi a svorkovnicou na frekvencii 868 MHz, ktorá je odolná voči rušeniu a má lepší dosah. Gateway následne prepája celý systém s internetom cez Wi-Fi pripojenie. Používateľ tak má všetky dáta dostupné v reálnom čase priamo v mobilnej aplikácii. Tento viacvrstvový komunikačný model zabezpečuje stabilitu, presnosť a okamžitú odozvu systému.
- Termostat ↔️ Gateway - Zigbee (prenos teploty a stavu do aplikácie)
- Termostat ↔️ Svorkovnica - 868 MHz (pokyn na otvorenie/zatvorenie ventilu)
- Gateway ↔️ Internet / Aplikácia - Wi-Fi
- Tepelné čerpadlo - pracuje autonómne, avšak jeho výkon je nepriamo riadený termostatmi. Zvýšením požadovanej teploty na termostate alebo v aplikácii sa otvárajú ventily na rozdeľovači, na čo tepelné čerpadlo reaguje zvýšením výkonu.
Kompatibilita termostatov a spôsob prepojenia
Svorkovnica ANTIK SmartHome je navrhnutá pre spoluprácu s bezdrôtovými aj káblovými termostatmi, čo umožňuje flexibilné využitie v rôznych typoch inštalácií. Bezdrôtové termostaty ANTIK SmartHome komunikujú priamo cez frekvenciu 868 MHz, ktorá zabezpečuje stabilný a spoľahlivý prenos signálu aj cez steny a konštrukcie.
Zároveň sú termostaty prepojené so smart gateway pomocou Zigbee, vďaka čomu je možné celý systém pohodlne ovládať a sledovať cez mobilnú aplikáciu.
Káblové termostaty je možné pripojiť priamo na svorkovnicu cez riadiace vstupy (ON/OFF), pričom systém následne riadi jednotlivé vykurovacie okruhy podľa požiadaviek.
- Podpora bezdrôtových aj káblových termostatov
- Stabilná komunikácia cez 868 MHz
- Priame pripojenie káblových termostatov (ON/OFF)
- Prepojenie s aplikáciou cez Zigbee gateway
- Možnosť kombinovať smart aj klasické riešenie
- Vhodné pre novostavby aj rekonštrukcie
Podpora 8 zón a 19 pohonov
Systém umožňuje pripojenie až ôsmich izbových termostatov. Každá zóna je riadená samostatne podľa požiadaviek na teplotu. Jednotka dokáže ovládať až devätnásť termopohonov. Rozdelenie výkonu je optimalizované podľa jednotlivých zón. Vhodné riešenie pre viacokruhové systémy. Kapacitné rozdelenie výstupov rešpektuje maximálne zaťaženie jednotlivých vetiev. Konfigurácia umožňuje efektívne riadenie aj pri nerovnomernom zaťažení zón.
- 8 nezávislých vstupov pre izbové termostaty
- Max. 19 výstupov pre termoelektrické pohony
- Zónové limity: 4 / 3 / 2 pohony podľa vetvy
- Optimalizované rozloženie záťaže medzi zóny

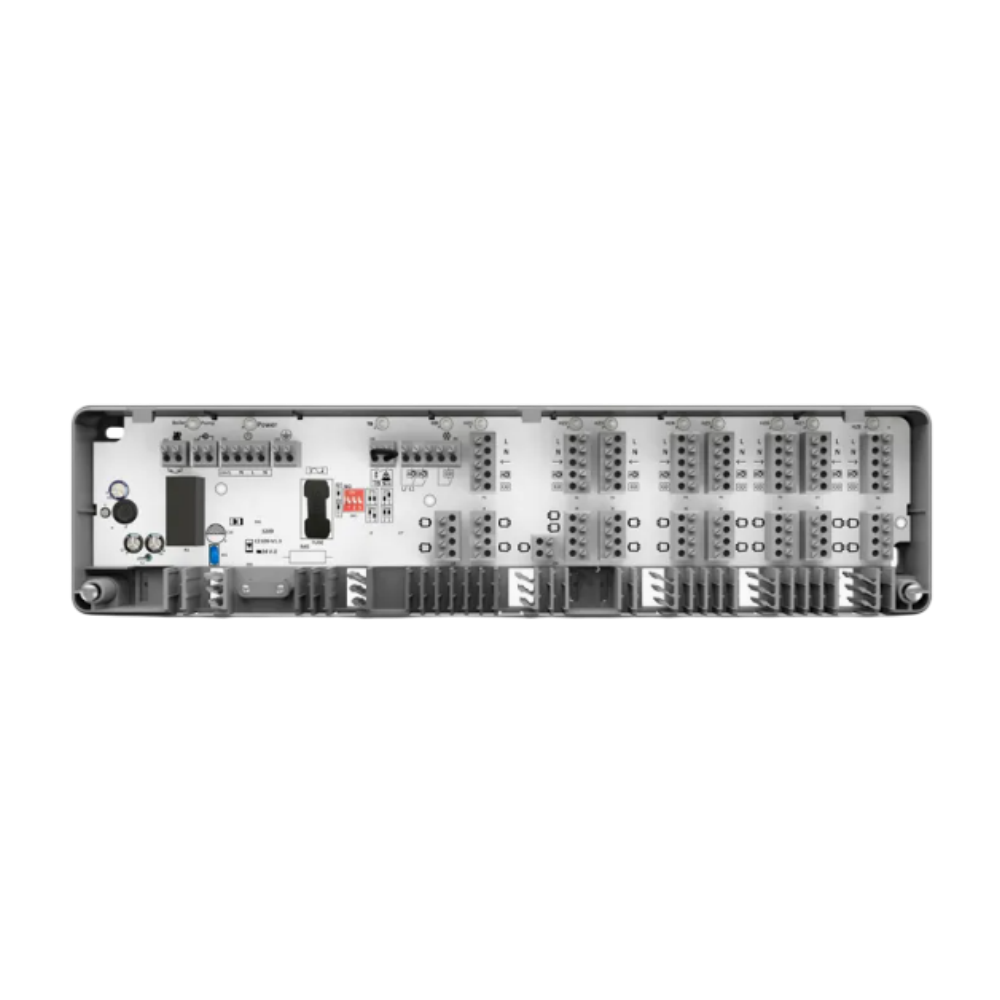

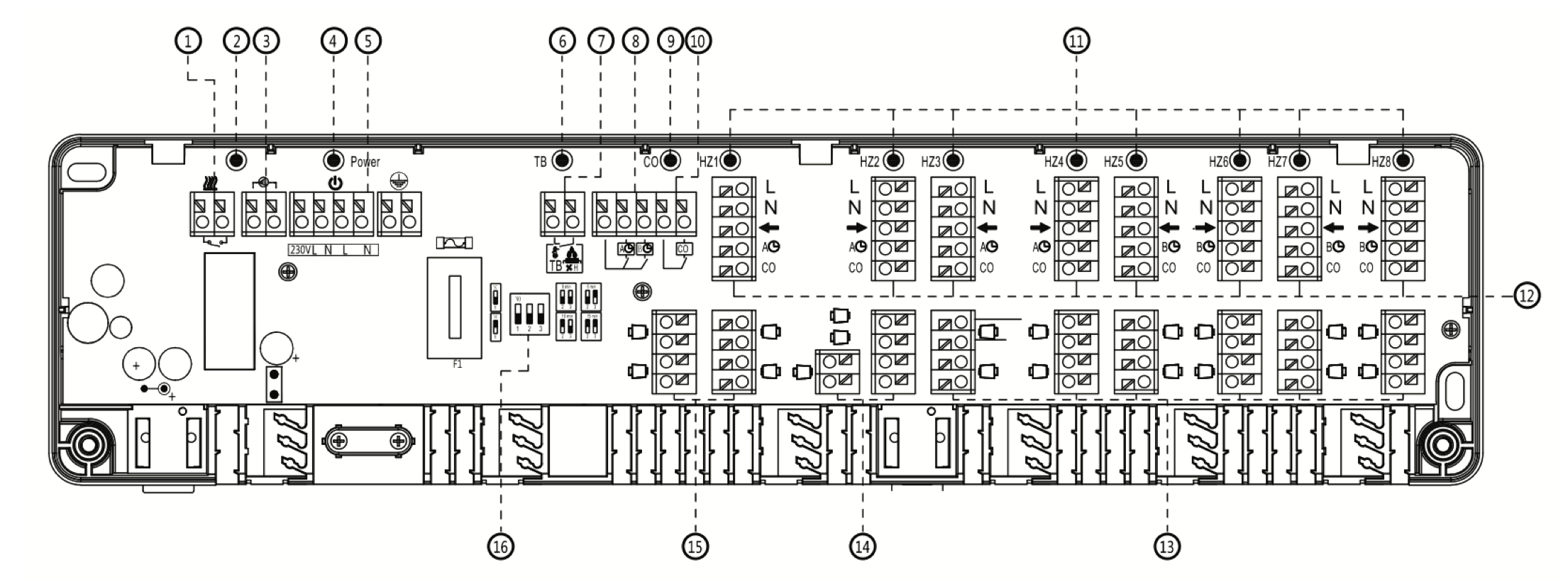

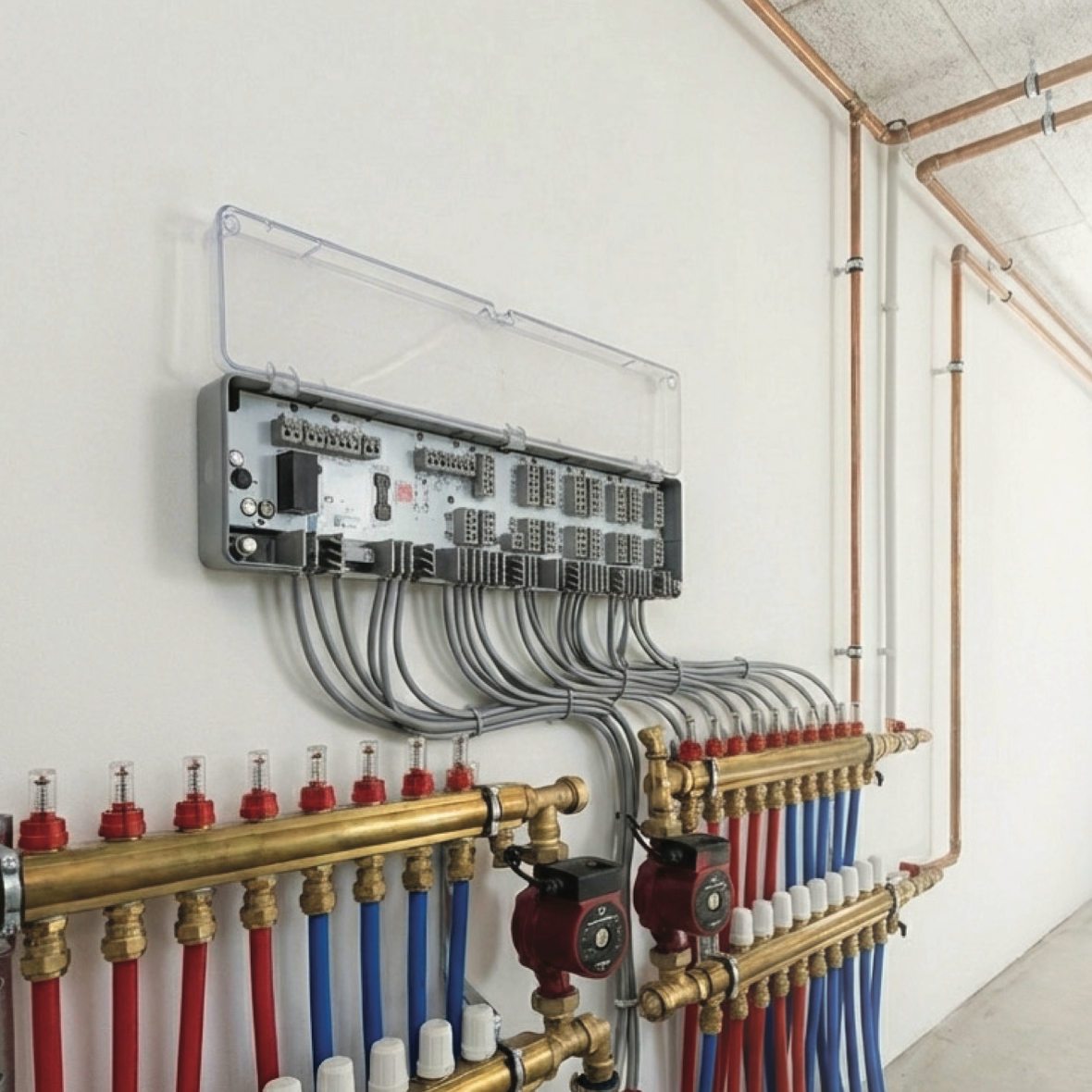

Popis konektorov a ovládacích prvkov
- Konektory kotla
- LED indikátor čerpadla a kotla
- Konektory čerpadla
- LED indikátor hlavného napájania
- Konektory hlavného napájania
- LED indikátor teplotného obmedzovača
- Teplotný obmedzovač
- Konektory časového spínača
- LED indikátor CO
- Konektory CO sondy
- LED indikátor prevádzky HZ1 – HZ8
- Konektory termostatov HZ1 – HZ8
- Konektory termoelektrických pohonov HZ3 – HZ8 (max. 2 na zónu)
- Konektory termoelektrických pohonov HZ2 (max. 3)
- Konektory termoelektrických pohonov HZ1 (max. 4)
- DIP prepínač pre nastavenie oneskorenia

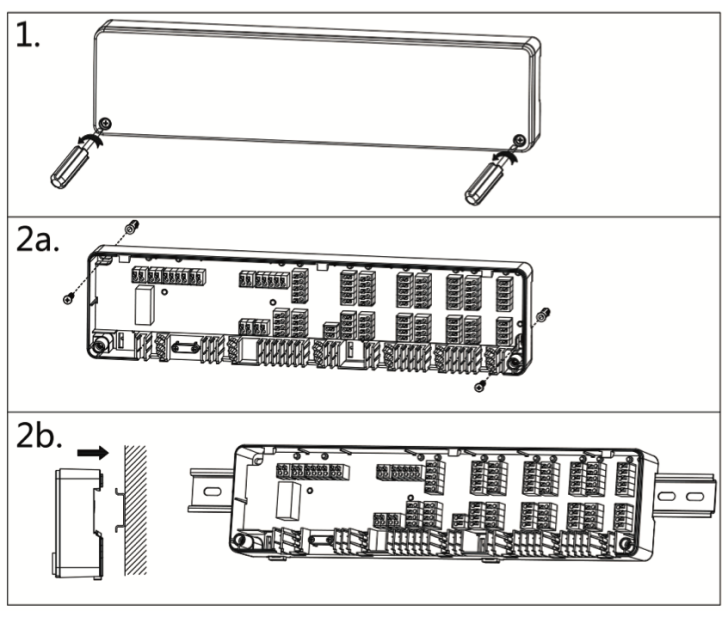

Inštalácia a montáž

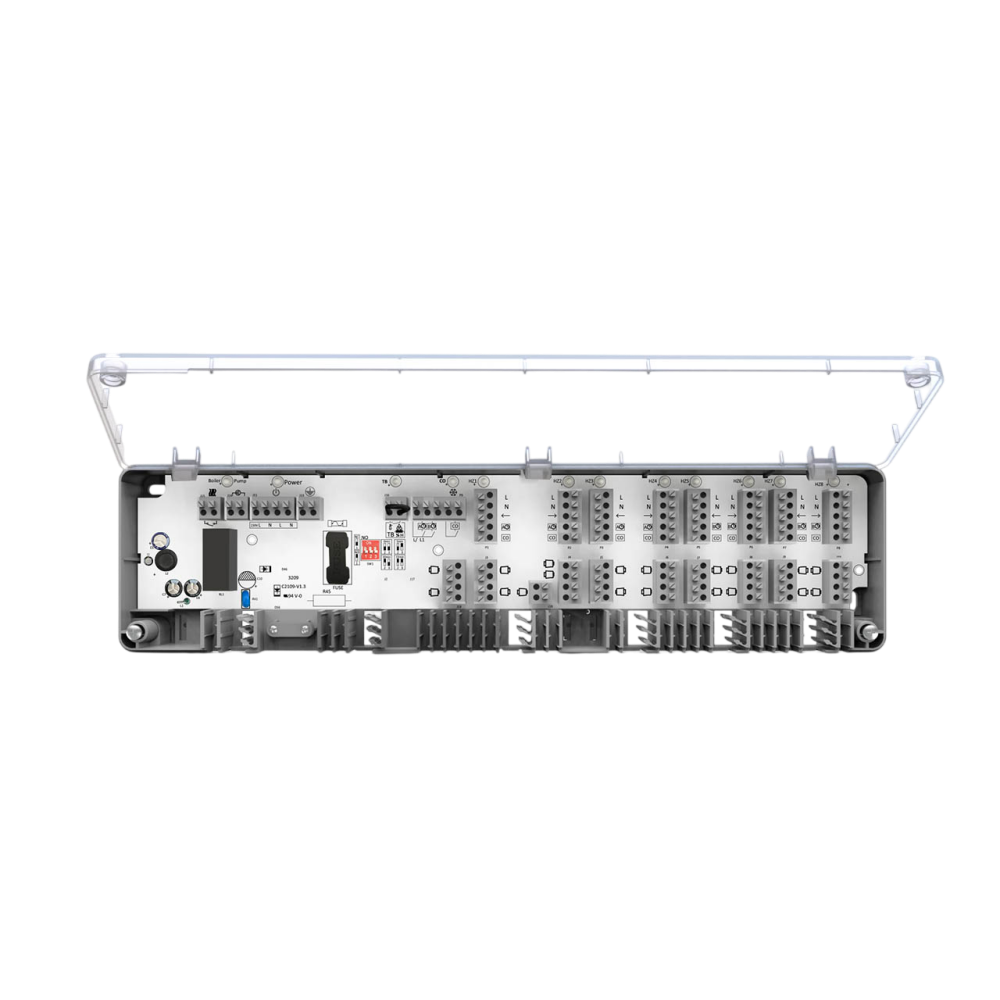

Inštalácia zariadenia prebieha v niekoľkých krokoch - odstránenie krytu, upevnenie základne a následné elektrické pripojenie. Základňa sa montuje na stenu pomocou dodaných skrutiek a vhodných hmoždiniek podľa typu podkladu. Alternatívne je možné zariadenie upevniť na montážnu DIN lištu. Po mechanickom uchytení sa vykoná elektrické zapojenie podľa schémy zapojenia. Po dokončení pripojenia sa zariadenie uzatvorí nasadením krytu. Celý postup je navrhnutý tak, aby bol prehľadný a umožňoval efektívnu inštaláciu.

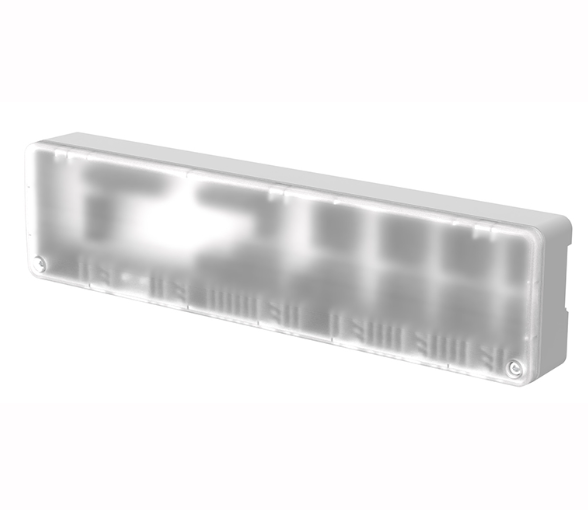

- 1. KROK - Odstránenie krytu zariadenia

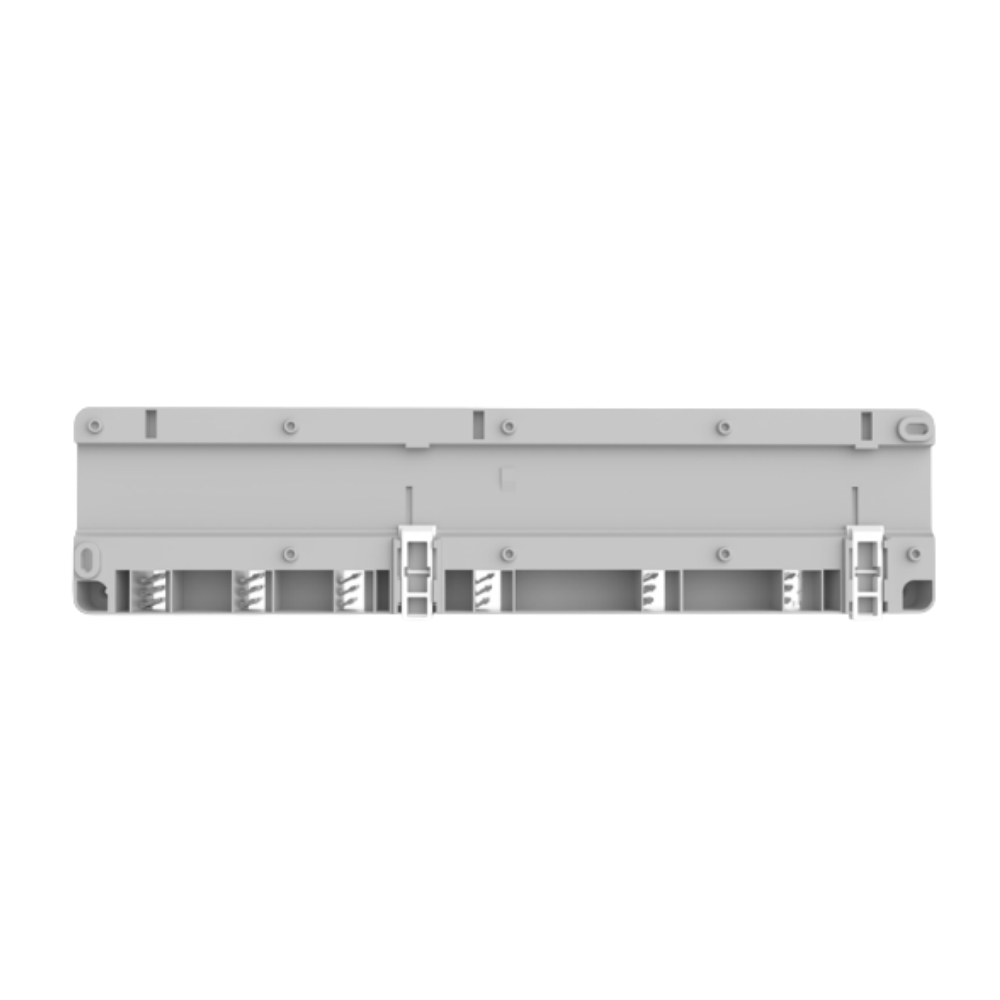

- 2. KROK - Upevnenie základne na stenu (skrutky a hmoždinky)
- 3. KROK - Alternatívna montáž na DIN lištu
- 4. KROK - Elektrické zapojenie podľa schémy
- 5. KROK - Opätovné nasadenie krytu

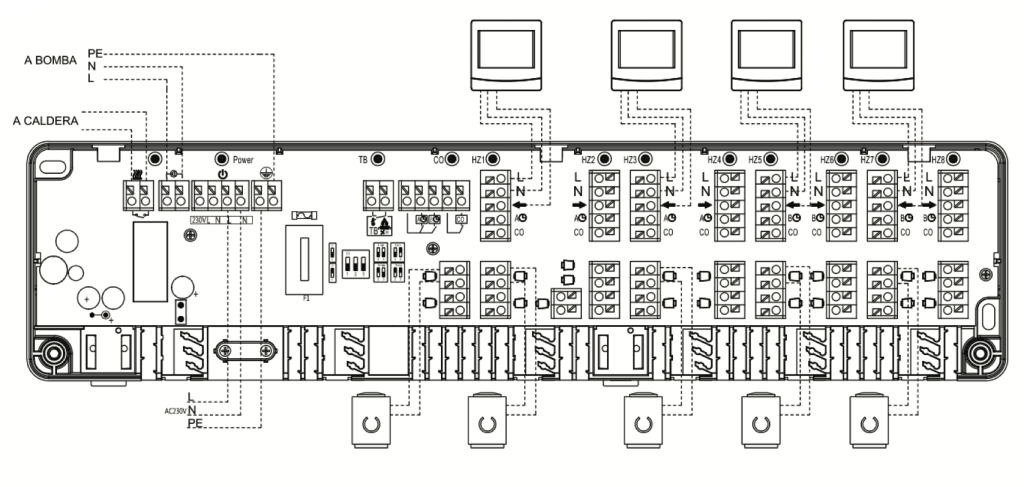

Schéma zapojenia
Zapojenie zariadenia vyžaduje použitie napájacích káblov s minimálnym prierezom 1,5 mm² pre napätie 230 V. V prípade, že nie je pripojený obmedzovač teploty, musí byť svorka TB premostená (prepojka je dodaná z výroby). Pri pripojení obmedzovača teploty sa táto prepojka odstraňuje. Obmedzovač teploty musí byť realizovaný ako normálne zatvorený kontakt (NC). Správne zapojenie jednotlivých komponentov je znázornené v schéme. Zapojenie zahŕňa pripojenie napájania, kotla, čerpadla, termostatov a termopohonov.
- Napájanie 230 V AC (L, N, PE)
- Minimálny prierez vodičov: 1,5 mm²
- Svorka TB premostená pri nepoužití obmedzovača teploty
- Odstránenie prepojky TB pri pripojení obmedzovača
- Obmedzovač teploty: normálne zatvorený kontakt (NC)
- Pripojenie termostatov na jednotlivé zóny
- Pripojenie termopohonov podľa zón
- Výstupy pre kotol a obehové čerpadlo
