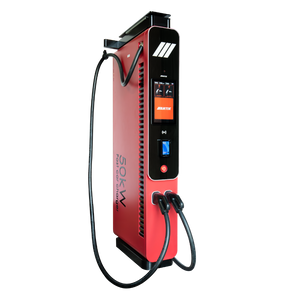

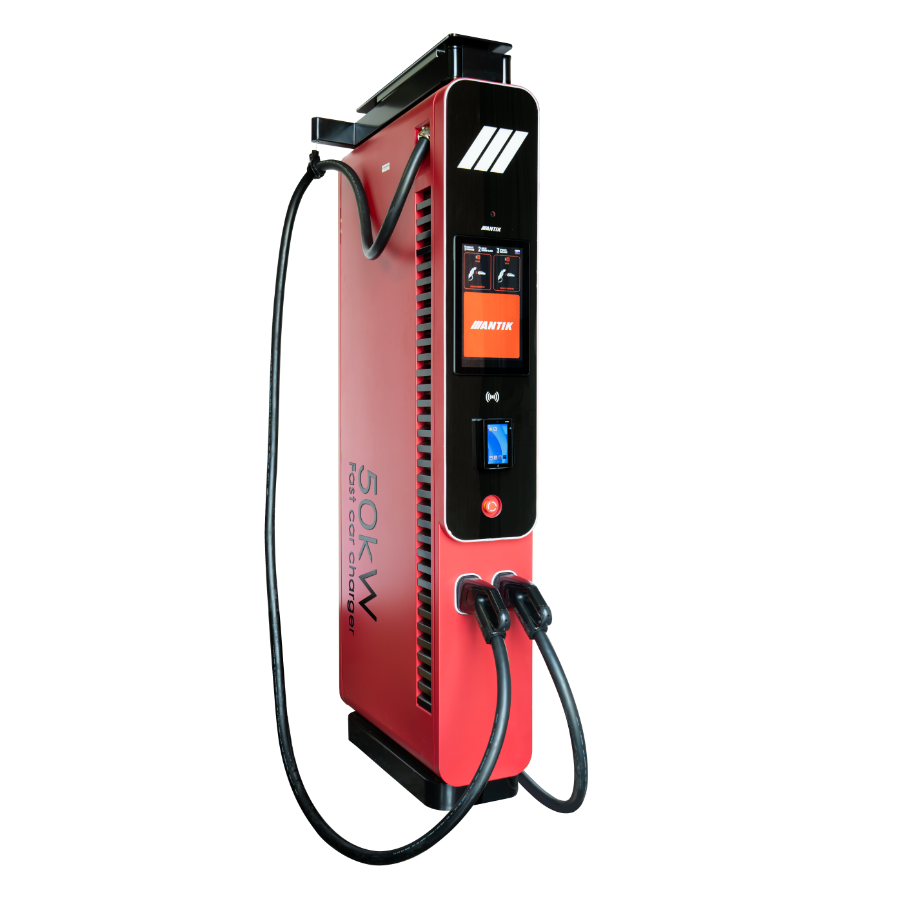

ANTIK Rýchlonabíjačka 50 kW
Parametre AC elektrickej prípojky
- Napájanie: 3×400 V AC, 50 Hz
- Prúd: 3×115 A
- Účinník: 0.99
Parametre DC výstupu
- Konektor: CCS2
- Konfigurácia výkonu: 1×50 kW alebo 2×25 kW (dynamické delenie výkonu)
- Dĺžka nabíjacieho kábla: 5 m
Používateľské rozhranie
- Displej: 15.6" dotykový
- Integrovaný POS terminál (platba kartou)
- RFID čítačka (autorizácia používateľa)
Konektivita
- 2G / 3G / 4G
- Ethernet
- GPS modul
Komunikácia a správa
- Protokol: OCPP 1.6
- Pripravenosť na ISO 15118 (Plug & Charge)
- Podpora vzdialenej správy a monitoringu
Prevádzkové podmienky a odolnosť
- Prevádzková teplota: –30 °C až +55 °C
- Krytie: IP54
- Mechanická odolnosť: IK10
Využitie
- Verejné nabíjanie
- Firemné flotily (fleet)
- Obchodné centrá

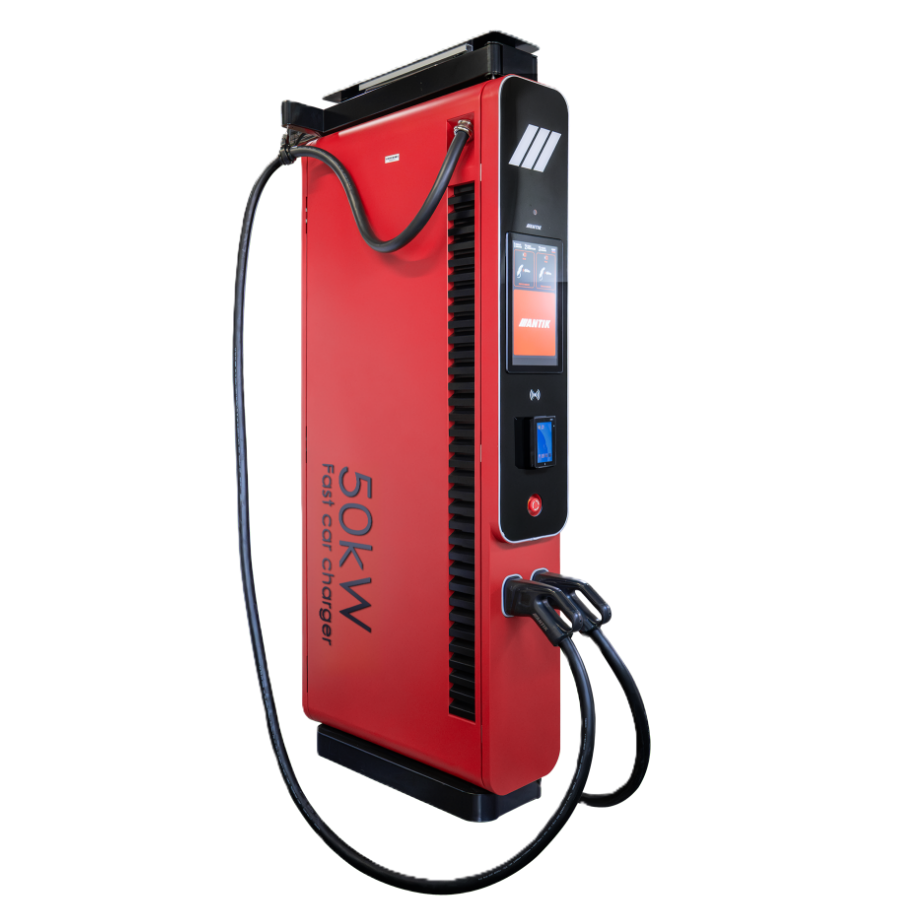

ANTIK Rýchlonabíjačka 50 kW ATK-FCS50:
Datasheet v .PDF k dispozícií TU
Výkonná DC nabíjacia architektúra
Nabíjačka poskytuje maximálny výkon 50 kW s podporou dynamickej konfigurácie výstupov. Umožňuje nabíjanie jedného vozidla výkonom až 50 kW alebo súčasné nabíjanie dvoch vozidiel výkonom 2×25 kW. Vďaka tomu je vhodná pre efektívne využitie výkonu v mestských a firemných aplikáciách. Praktický systém vedenia káblov uľahčuje manipuláciu a robí nabíjanie pohodlnejším aj bezpečnejším.

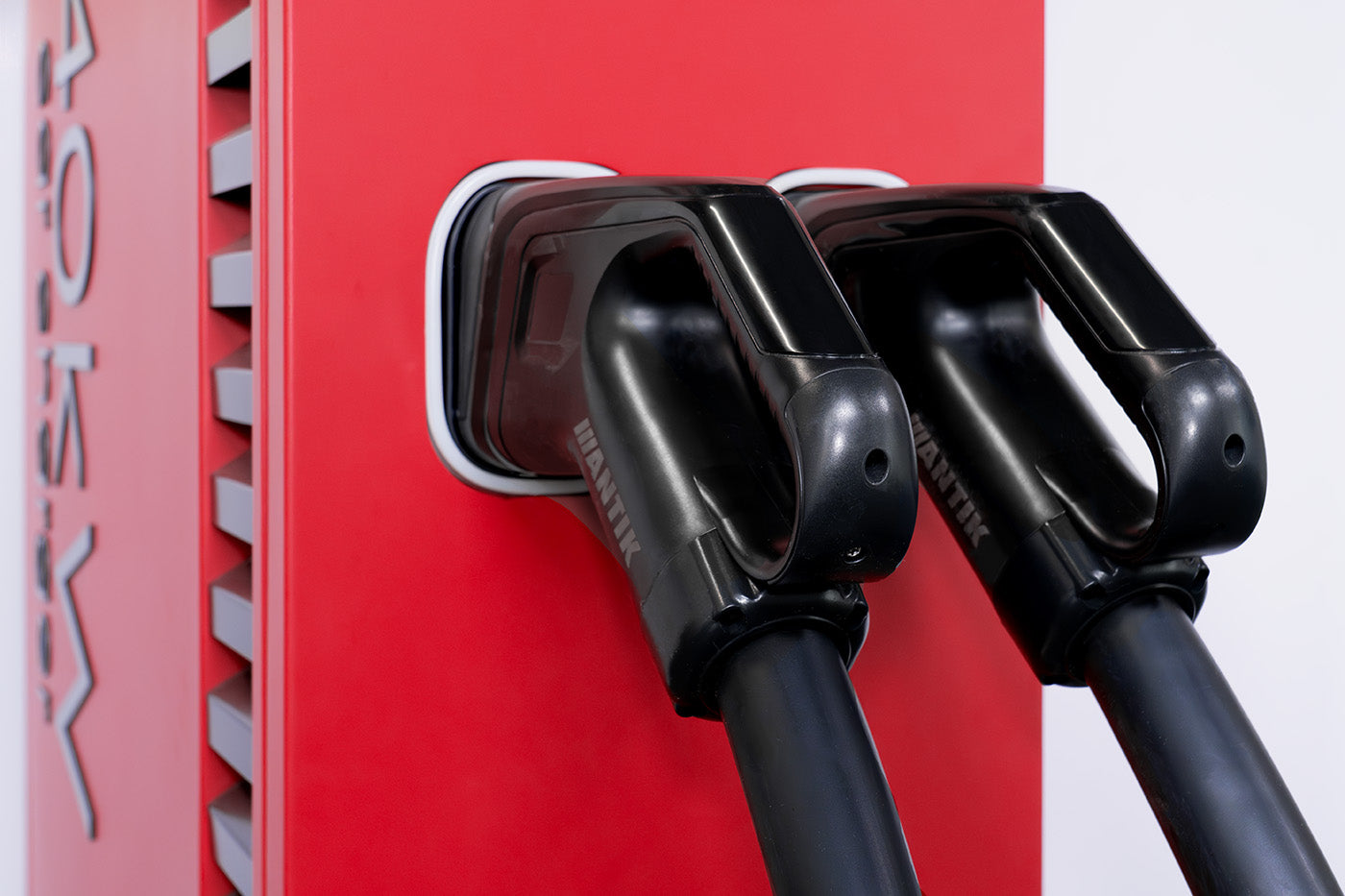

- 1×50 kW alebo 2×25 kW konfigurácia
- CCS2 konektor
- Dynamické riadenie výkonu medzi výstupmi
- Podpora load managementu
- Riadenie výkonu na úrovni lokality (backend control)
- Integrácia do energetického manažmentu budov (EMS)
Riadiaca jednotka zabezpečuje stabilné a bezpečné fungovanie celej nabíjacej stanice, zatiaľ čo presné meranie energie je kľúčové pre správnu prevádzku a vyúčtovanie.
EVSE controller (riadiaca jednotka) | Integrovaný MID certifikovaný elektromer | Podpora vzdialenej diagnostiky a FOTA aktualizácií

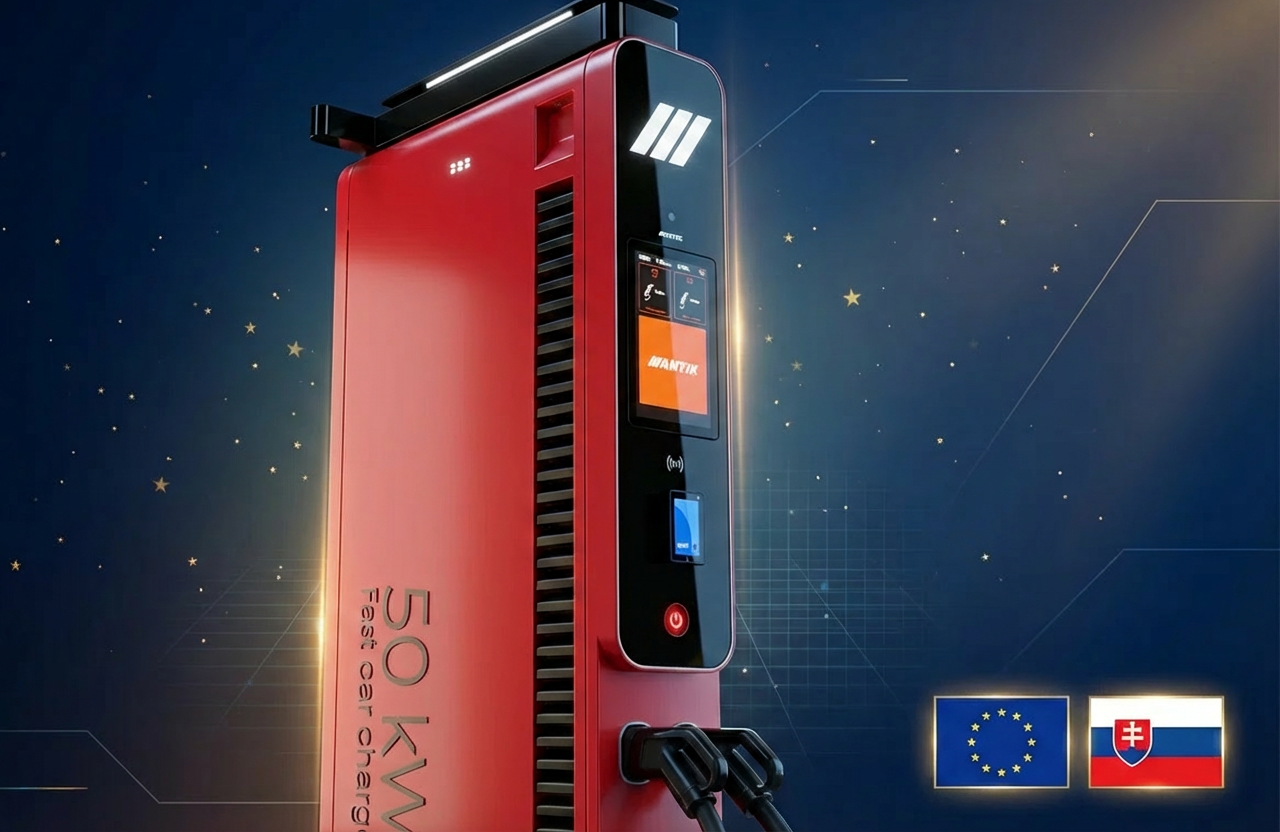

Súlad s legislatívou EÚ a SR
Nabíjacia stanica je navrhnutá pre dlhodobú vonkajšiu prevádzku v náročných podmienkach. Spĺňa aktuálne legislatívne požiadavky Európskej únie aj Slovenskej republiky vrátane nariadenia AFIR pre modernú nabíjaciu infraštruktúru. Architektúra systému je postavená na otvorených štandardoch, čo zabezpečuje interoperabilitu bez vendor lock-in a umožňuje bezproblémovú integráciu s rôznymi backend platformami. Zariadenie podporuje nepretržitý monitoring, vzdialenú správu a pravidelné aktualizácie softvéru pre dlhodobú spoľahlivosť.
• Súlad s legislatívou EÚ a SR
• Súlad s nariadením AFIR
• Interoperabilita bez vendor lock-in (OCPP kompatibilita)
• Neustála správa, monitoring a aktualizácie

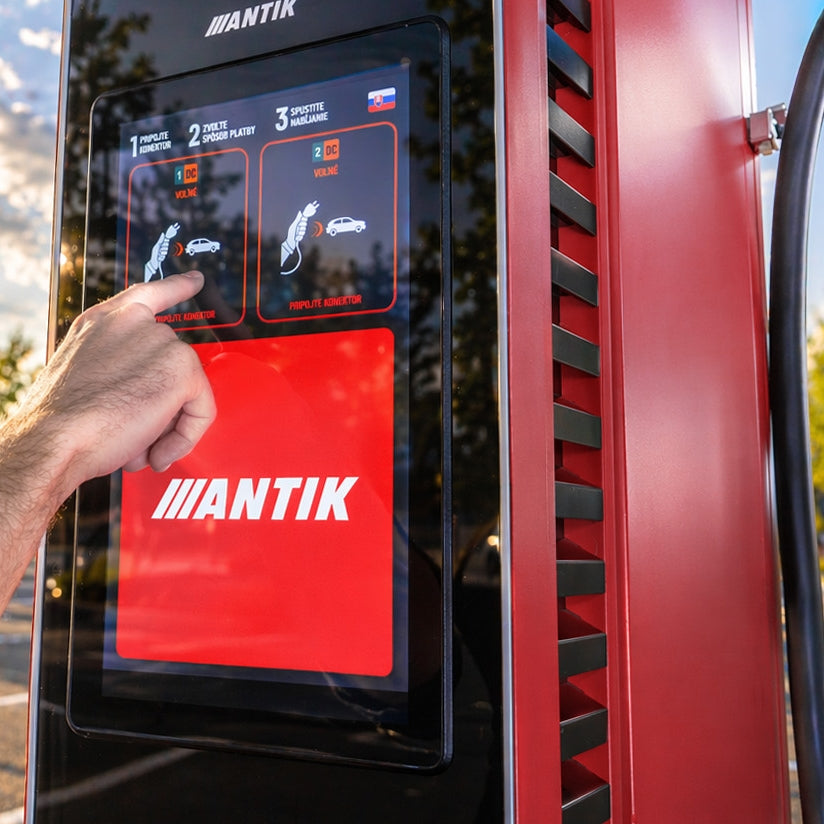

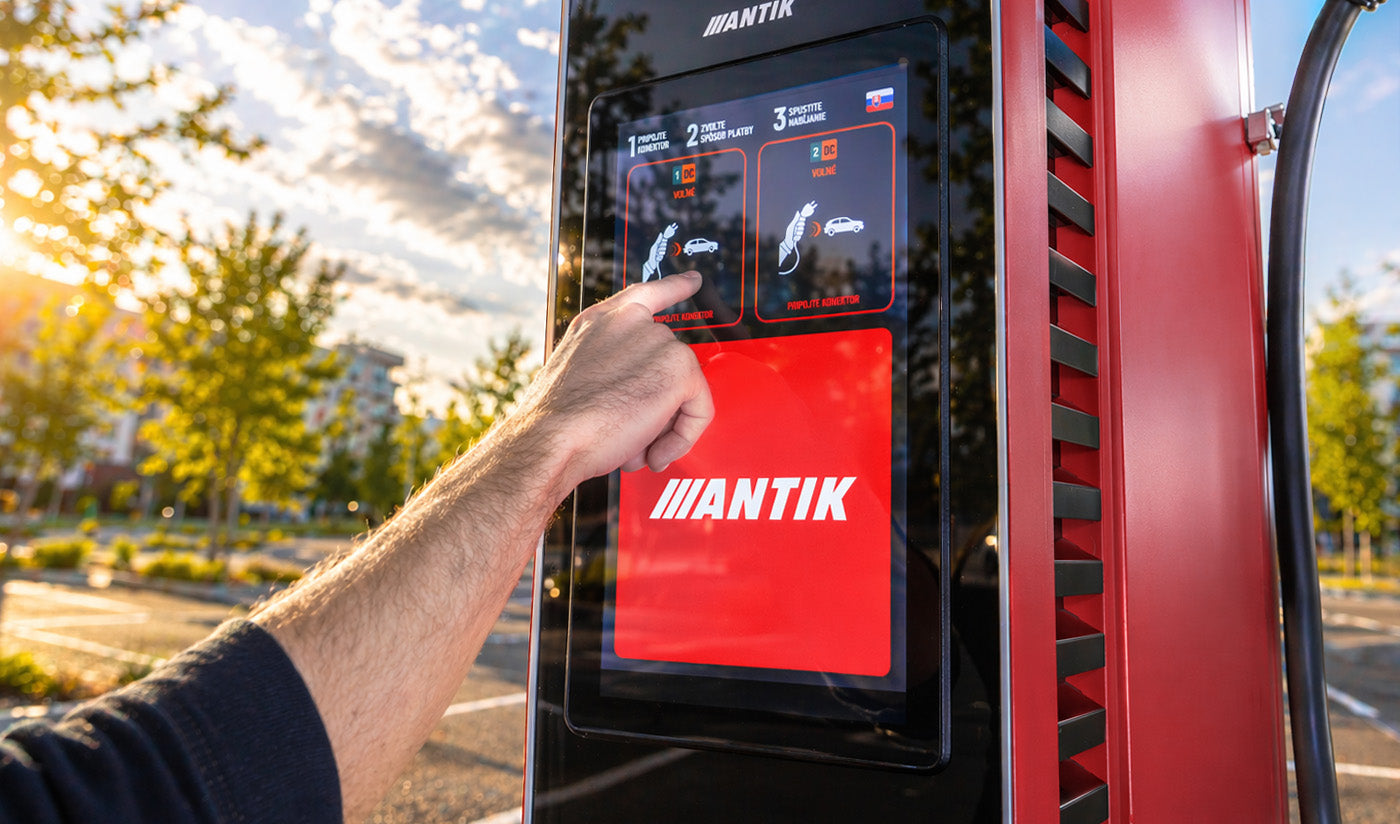

Pokročilé používateľské rozhranie a platobný ekosystém

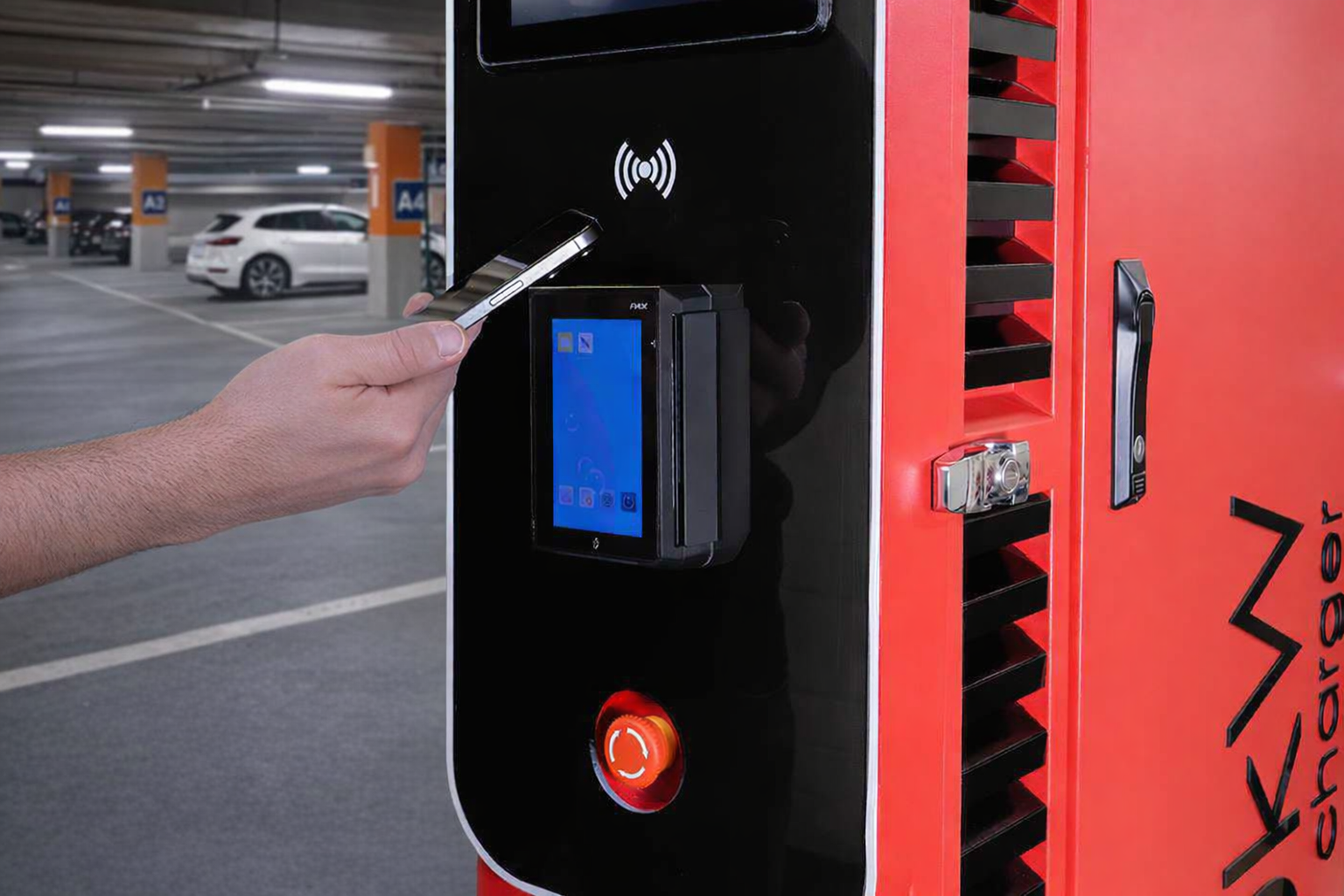

Nabíjačka je vybavená 15.6" dotykovým displejom, ktorý poskytuje intuitívne ovládanie a vysokú čitateľnosť v rôznych svetelných podmienkach. Súčasťou zariadenia je integrovaný POS terminál, ktorý umožňuje okamžité spracovanie platieb bez potreby externých riešení. RFID čítačka MIFARE poskytuje rýchlu identifikáciu používateľov a podporuje viacero autentifikačných režimov. Rozsiahle možnosti konektivity umožňujú nepretržité spojenie so servermi a správou nabíjacích staníc. RGB LED indikátory zároveň intuitívne zobrazujú stav nabíjania aj z väčšej vzdialenosti.
- 15.6" dotyková obrazovka
- Integrovaný POS pre platby
- RFID čítačka 13.56 MHz (MIFARE kompatibilná)
- 2G/3G/4G + Ethernet 10/100 Mbit
- RGB LED indikácia stavu
- Podpora autorizácie používateľov (RFID, backend)
- Integrácia autorizácie cez OCPP
- Podpora online aj offline autorizácie (lokálny whitelist)

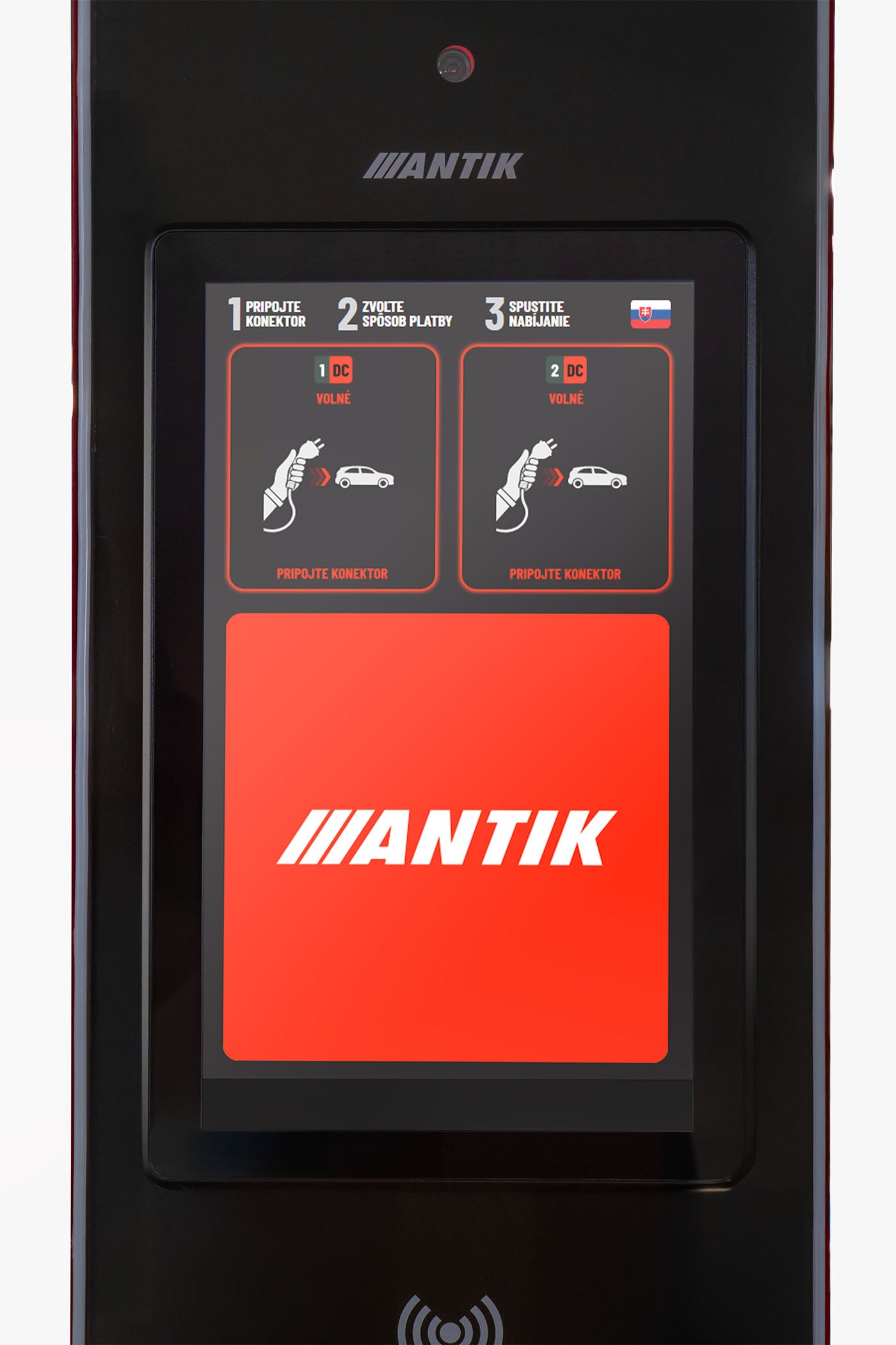

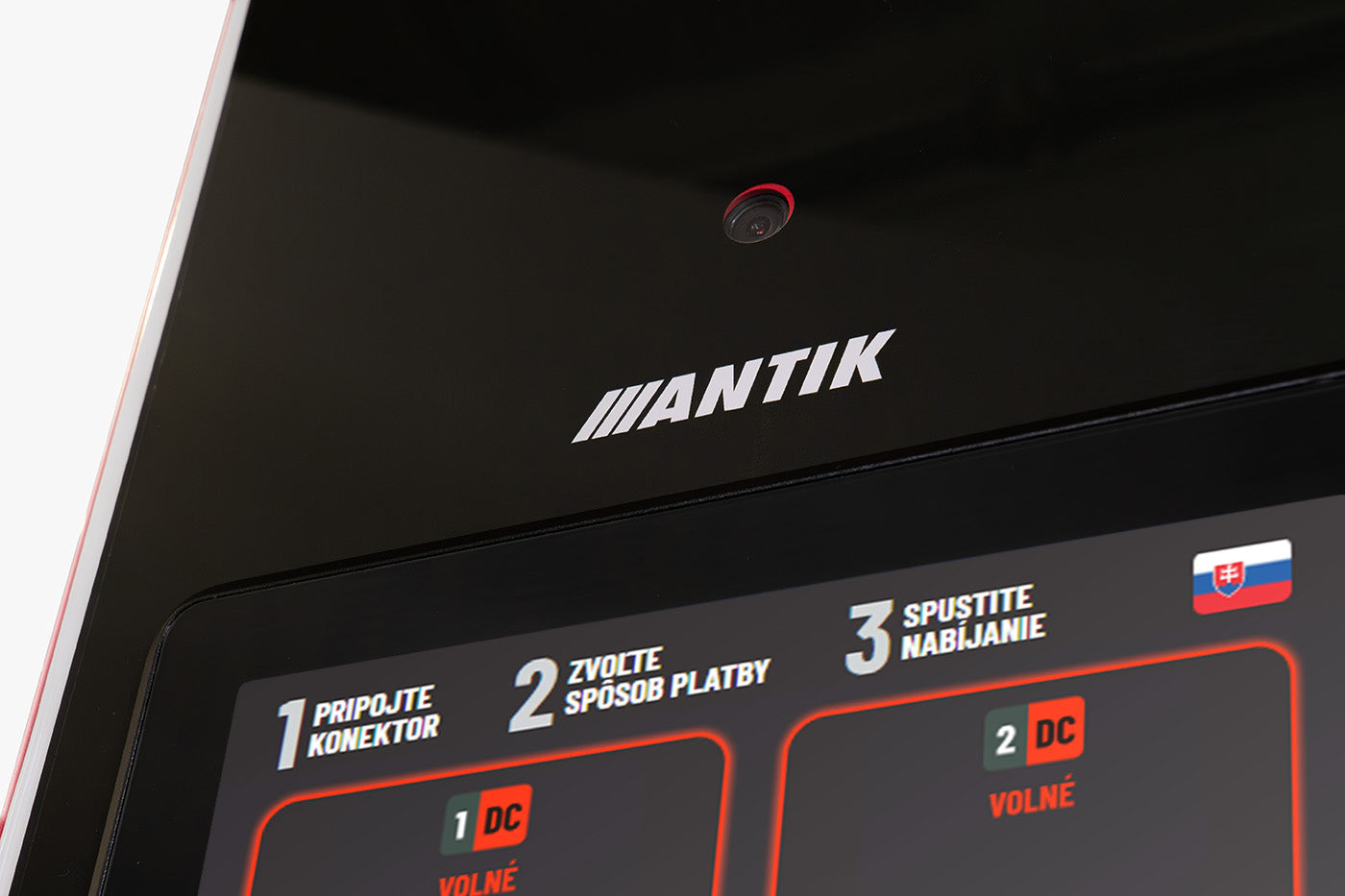

Integrovaná kamera pre vyššiu bezpečnosť prevádzky
Nabíjačka je vybavená integrovanou kamerou umiestnenou v prednej časti zariadenia, ktorá zvyšuje úroveň bezpečnosti a kontroly v okolí stanice. Kamera umožňuje nepretržitý vizuálny dohľad nad nabíjacím priestorom, čím pomáha predchádzať vandalizmu, neoprávnenej manipulácii a nežiaducim situáciám počas používania.
Toto riešenie je mimoriadne vhodné pre verejné parkoviská, komerčné zóny a miesta s nepretržitou prevádzkou. Diskrétna integrácia do konštrukcie zachováva moderný vzhľad zariadenia bez rušivých prvkov. Vďaka chránenej polohe zostáva kamera spoľahlivou súčasťou stanice aj pri dlhodobom vonkajšom nasadení.
• Zvýšená bezpečnosť nabíjacieho priestoru
• Prevencia vandalizmu a poškodenia
• Kontrola priebehu používania stanice
• Vhodné pre verejné a frekventované lokality
• Elegantne integrované riešenie v tele zariadenia
Komunikácia a sieťové protokoly
Nabíjačka poskytuje spoľahlivú komunikáciu prostredníctvom mobilných sietí aj pevného pripojenia, čo umožňuje jej plnú integráciu do moderných nabíjacích ekosystémov. Podpora protokolu OCPP 1.6J (JSON over WebSocket) zabezpečuje kompatibilitu s rôznymi backend platformami a zároveň umožňuje budúci upgrade na OCPP 2.0.1 bez potreby výmeny hardvéru. Zariadenie je pripravené na štandard ISO 15118 (Plug & Charge), ktorý zjednodušuje proces autorizácie používateľov.
Bezpečná správa komunikácie a certifikátov chráni prenos dát a zvyšuje úroveň kybernetickej bezpečnosti. Vďaka integrovanej konektivite, GPS modulu a podpore vzdialeného monitoringu, je nabíjačka pripravená na efektívnu správu a inteligentnú prevádzku v reálnom čase.
- Podpora OCPP 1.6J (JSON over WebSocket)
- Možnosť upgrade na OCPP 2.0.1 bez výmeny hardvéru
- Pripravenosť na ISO 15118 (Plug & Charge)
- Bezpečná správa komunikácie a certifikátov
- Podpora vzdialeného monitoringu a správy
- 2G/3G/4G GSM modem
- Ethernet 10/100 Mbit
- Integrovaný GPS modul

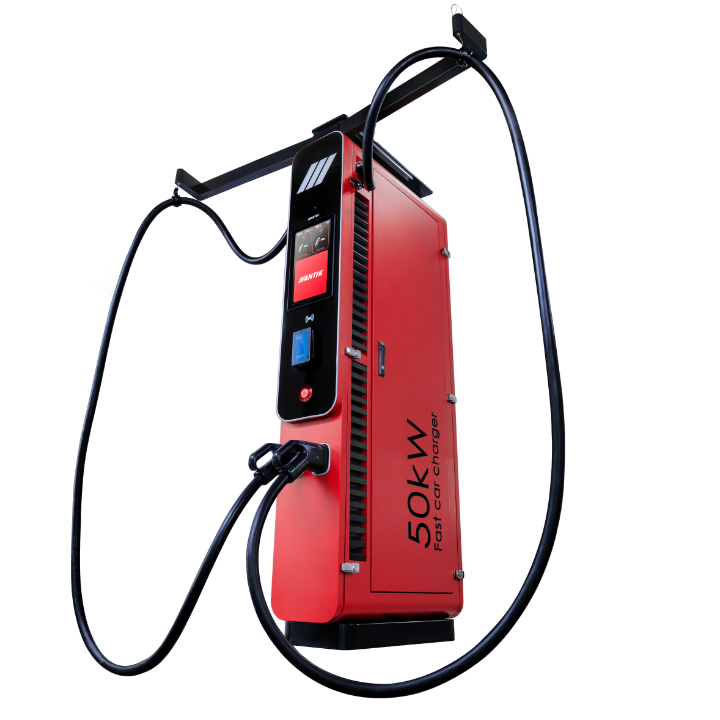

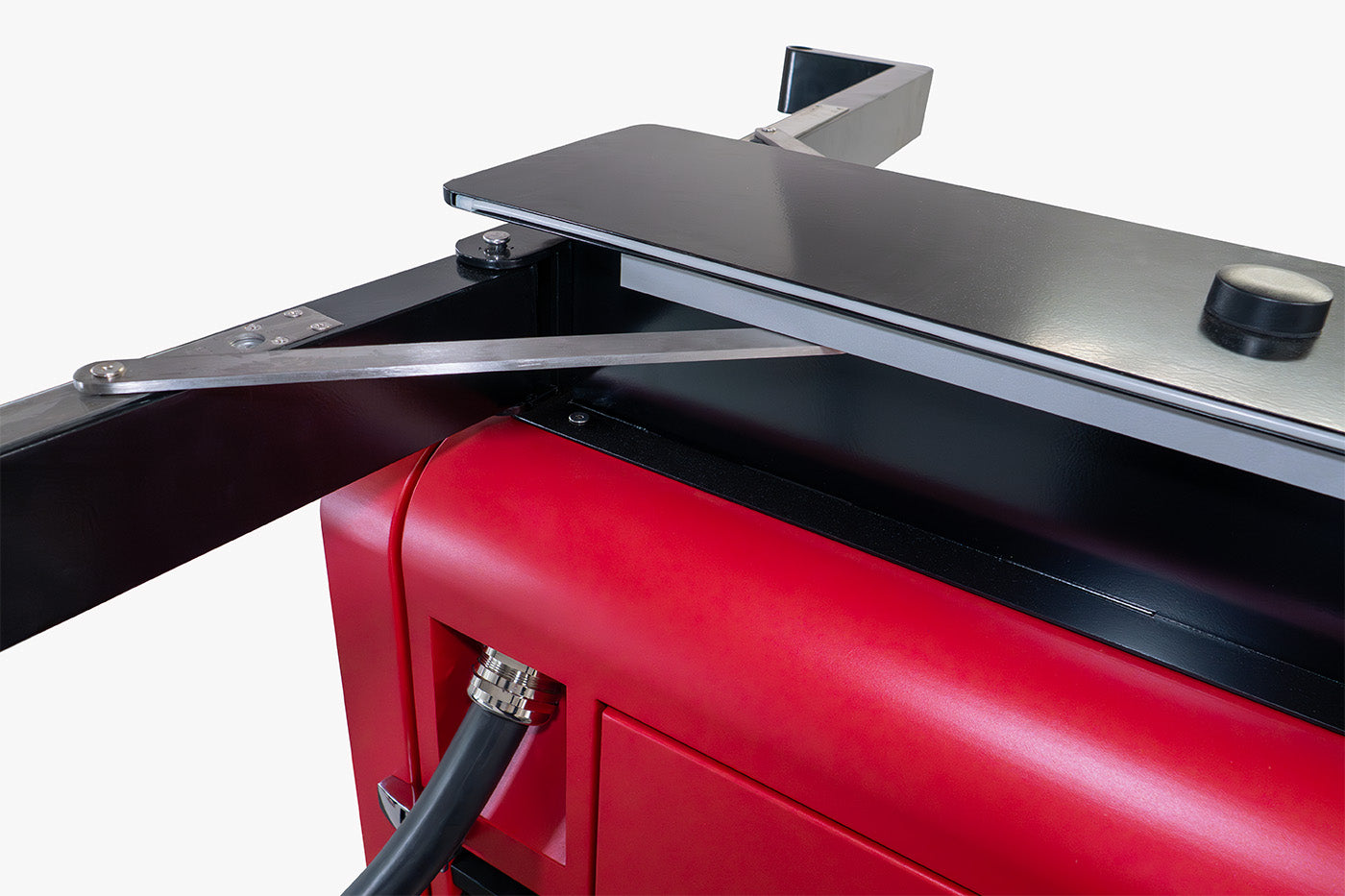

Inteligentný otočný systém vedenia káblov
Nabíjačka je vybavená horným otočným systémom vedenia káblov, ktorý výrazne uľahčuje manipuláciu s výkonnými DC konektormi počas nabíjania. Nastaviteľné ramená sa prispôsobujú polohe vozidla a umožňujú pohodlné pripojenie z rôznych strán bez zbytočného namáhania kábla.
Vyvýšené uchytenie zároveň udržiava káble mimo zeme, čím znižuje ich opotrebenie, znečistenie a riziko mechanického poškodenia. Toto riešenie zvyšuje používateľský komfort najmä pri každodennej prevádzke a frekventovaných lokalitách. Robustná konštrukcia systému je navrhnutá pre dlhodobú spoľahlivosť v exteriéri aj pri intenzívnom používaní.
• Otočný horný systém pre vedenie káblov
• Jednoduchšie pripojenie z rôznych strán vozidla
• Menšie namáhanie a dlhšia životnosť káblov
• Káble mimo zeme pre čistejšiu prevádzku
• Vyšší komfort pri každodennom používaní

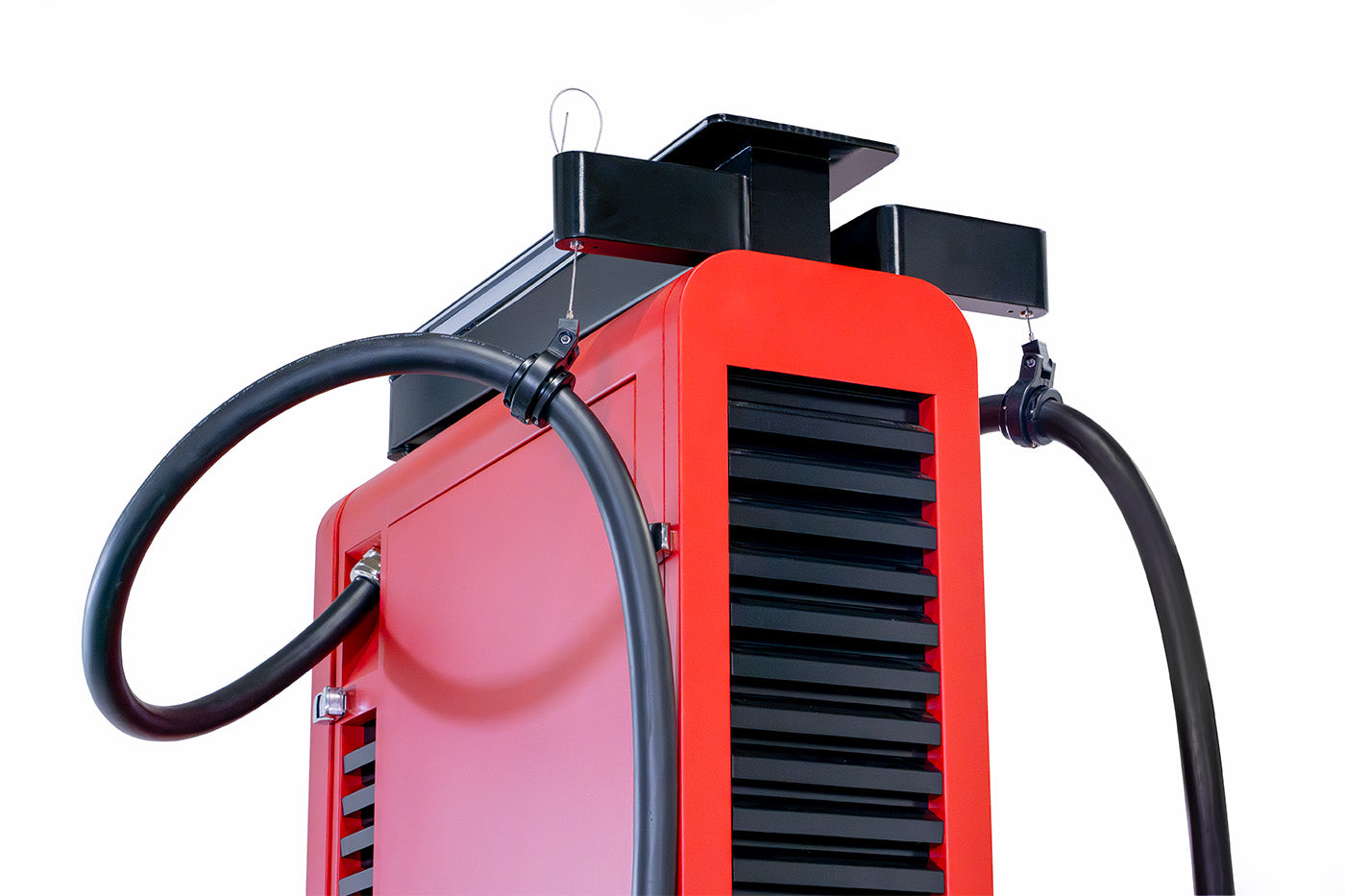

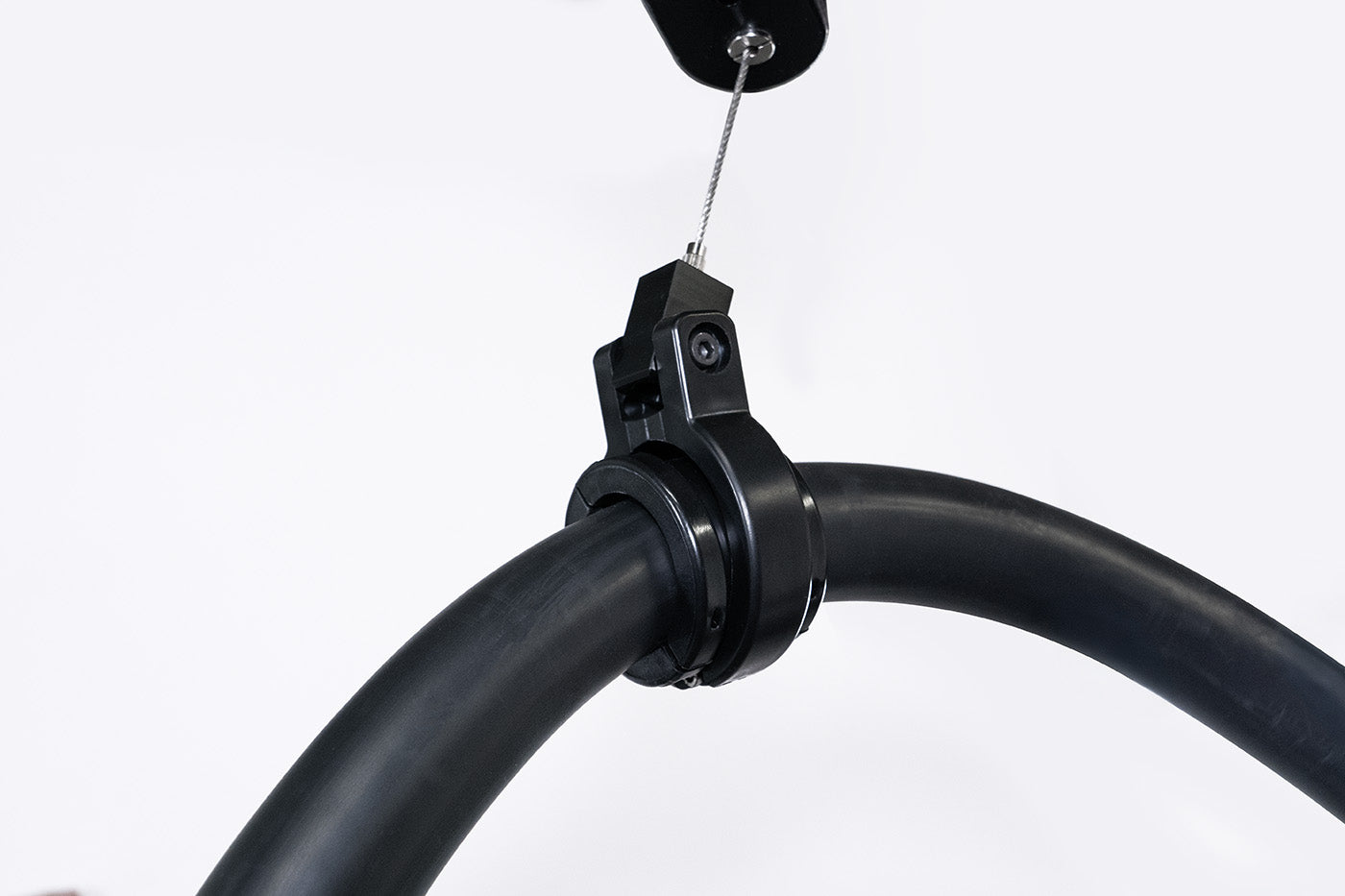

Odľahčovací závesný systém káblov
Nabíjačka je vybavená inteligentným odľahčovacím systémom, ktorý nesie časť hmotnosti nabíjacieho kábla a výrazne zjednodušuje manipuláciu pri pripájaní vozidla. Závesný mechanizmus s oceľovým lankom znižuje mechanické namáhanie konektora, kábla aj používateľa počas každodenného používania. Priebežné nadvihnutie kábla zároveň obmedzuje jeho kontakt so zemou, čím pomáha predchádzať opotrebeniu, znečisteniu a poškodeniu. Robustná konštrukcia systému je navrhnutá pre dlhodobú spoľahlivú prevádzku v exteriéri aj komerčných zónach.
• 5-metrový nabíjací kábel
• Odľahčenie hmotnosti nabíjacieho kábla
• Jednoduchšia a pohodlnejšia manipulácia
• Menšie zaťaženie konektora a káblov
• Ochrana pred opotrebením a znečistením
• Vyšší komfort pri každodennej prevádzke

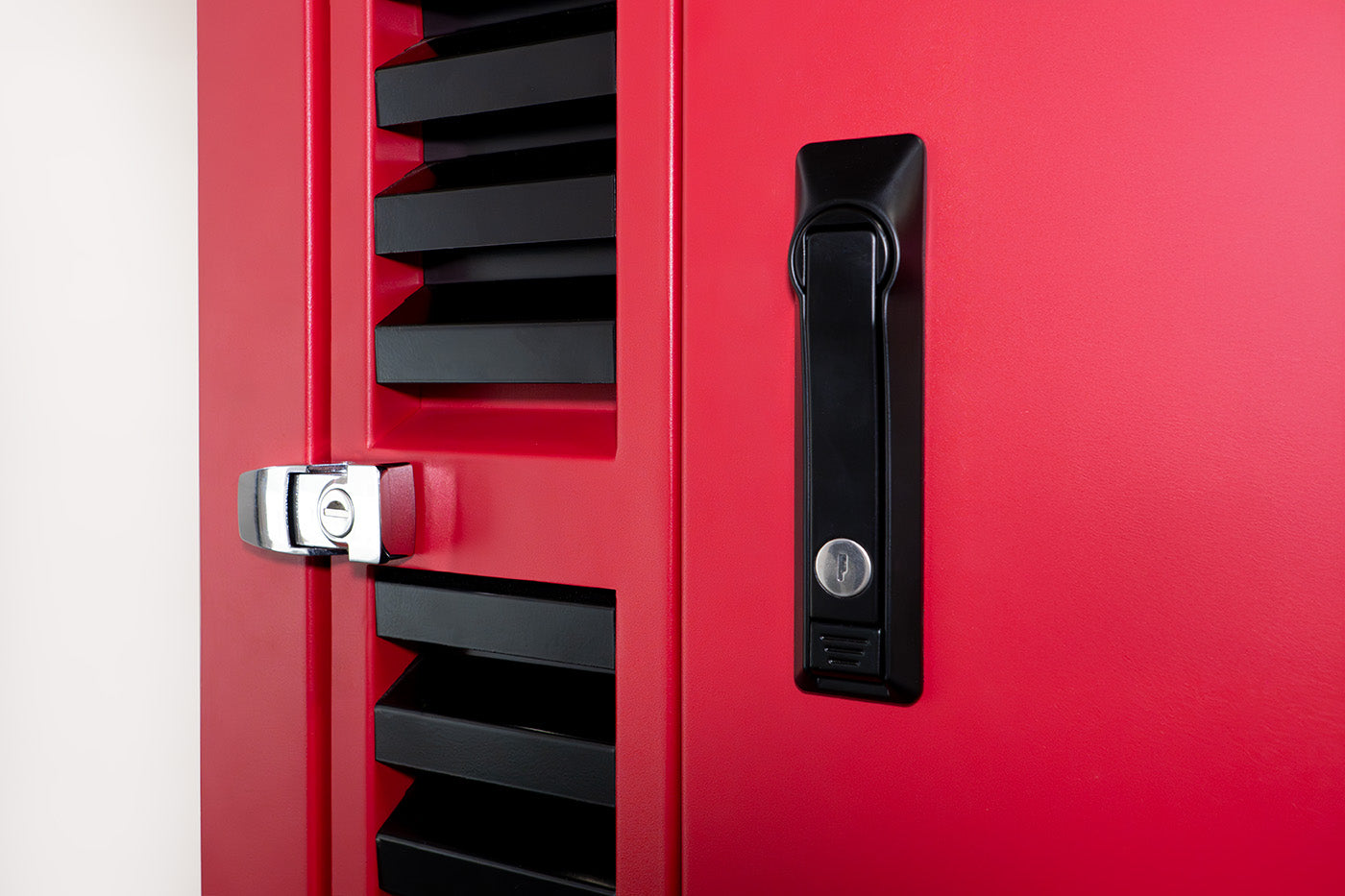

Uzamykateľný servisný prístup
Nabíjačka je vybavená uzamykateľným servisným panelom, ktorý umožňuje autorizovaný prístup k vnútorným komponentom zariadenia. Robustný systém uzamykania chráni výkonovú elektroniku, komunikačné moduly a elektroinštaláciu pred neoprávnenou manipuláciou. Servisné dvere sú navrhnuté pre rýchlu a efektívnu údržbu bez potreby demontáže vonkajších častí zariadenia. Integrované ventilačné otvory zároveň podporujú správne chladenie vnútorných systémov počas prevádzky. Toto riešenie zvyšuje bezpečnosť, spoľahlivosť a zjednodušuje servisné zásahy v teréne.
• Uzamykateľný servisný vstup
• Ochrana pred neoprávneným zásahom
• Rýchly prístup pre technikov
• Integrované ventilačné chladenie
Efektívna energetická a kybernetická bezpečnosť
Zariadenie využíva viacstupňovú prepäťovú ochranu Type 1 + 2 + 3, ktorá chráni vnútorné komponenty pred výkyvmi v elektrickej sieti a zvyšuje celkovú spoľahlivosť prevádzky. Vysoký účinník 0.99 zabezpečuje efektívne využitie energie a minimalizuje straty pri vysokom zaťažení. Konštrukcia spĺňa požiadavky triedy ochrany 1 a je navrhnutá pre bezpečnú a stabilnú prevádzku aj v náročných podmienkach. Nízka kľudová spotreba pomáha optimalizovať prevádzkové náklady počas nečinnosti. Celý systém je doplnený o bezpečnostné mechanizmy, ktoré chránia komunikáciu aj prístup k zariadeniu.
Energetická bezpečnosť
• Prepätová ochrana Type 1 + 2 + 3
• Trieda ochrany 1
• Účinník 0.99
• Kľudová spotreba < 60 W
• Bezpečná prevádzka pri vlhkosti 0–90 %
Kybernetická bezpečnosť
• Šifrovaná komunikácia (TLS)
• Správa bezpečnostných certifikátov
• Ochrana proti neoprávnenému prístupu
Optimalizovaný tepelný manažment výkonových modulov
Pokročilý tepelný systém nabíjačky zabezpečuje stabilnú prevádzku aj pri maximálnom zaťažení, pričom aktívne chladenie udržiava konzistentnú teplotu výkonových komponentov. Celý chladiaci okruh je navrhnutý tak, aby eliminoval prehriatie pri dlhodobom nabíjaní a chránil elektroniku pred degradáciou. Vysoká efektivita riadenia tepla predlžuje životnosť zariadenia a znižuje prevádzkové riziká. Konštrukcia zároveň zaisťuje rovnomerné odvádzanie tepla aj v extrémnych klimatických podmienkach. Tým vzniká stabilný systém, ktorý dokáže spoľahlivo pracovať v akomkoľvek režime.
• Stabilný tepelný režim pri 240 kW
• Optimalizované chladenie výkonových modulov
• Dlhodobá prevádzka bez poklesu výkonu
• Prevencia prehriatia v extrémnych teplotách
• Znížené namáhanie elektroniky
Pripravenosť na inteligentnú infraštruktúru
Nabíjačka je navrhnutá tak, aby bez problémov zapadla do existujúcich energetických systémov a nabíjacích centier. Jej architektúra umožňuje dynamické riadenie výkonu medzi viacerými stanicami, čo podporuje moderné nabíjacie huby. OCPP komunikačné služby uľahčujú integráciu do backendových platforiem a systémy správy v reálnom čase. Vďaka flexibilite je vhodná pre operátorov, ktorí plánujú budovať väčšie siete alebo flotilové riešenia. Celkové riešenie minimalizuje potrebu budúcich úprav a znižuje náklady na rozšírenie.
• Kompatibilita so smart infraštruktúrou
• Riadenie výkonu v nabíjacích huboch
• Plynulé napojenie na backend systémy
• Vhodné pre flotilové riešenia
• Úspora pri budúcich rozšíreniach
Odolná konštrukcia
Zariadenie je navrhnuté pre spoľahlivú prevádzku v náročných vonkajších podmienkach a zvláda extrémne teploty od –30 °C do +55 °C bez ovplyvnenia výkonu. Krytie min. IP54 zabezpečuje ochranu proti prachu a striekajúcej vode, pričom v závislosti od konfigurácie je možné dosiahnuť aj vyšší stupeň ochrany. Mechanická odolnosť na úrovni IK10 garantuje vysokú odolnosť voči nárazom a vandalizmu.
Konštrukcia spĺňa medzinárodné normy v oblasti bezpečnosti, elektromagnetickej kompatibility a prevádzky nabíjacích staníc.
• Krytie min. IP54 (možnosť IP55 / IP65 podľa konfigurácie)
• Možnosť vyššej mechanickej odolnosti (IK11 podľa konfigurácie)
• Mechanická odolnosť IK10 podľa IEC 62262
• Prevádzkový rozsah –30 °C až +55 °C
• Certifikácia IEC 61851, 62477, 61439, EN 50364
• EMC štandardy IEC 61000-4-2/-3/-4/-5/-6

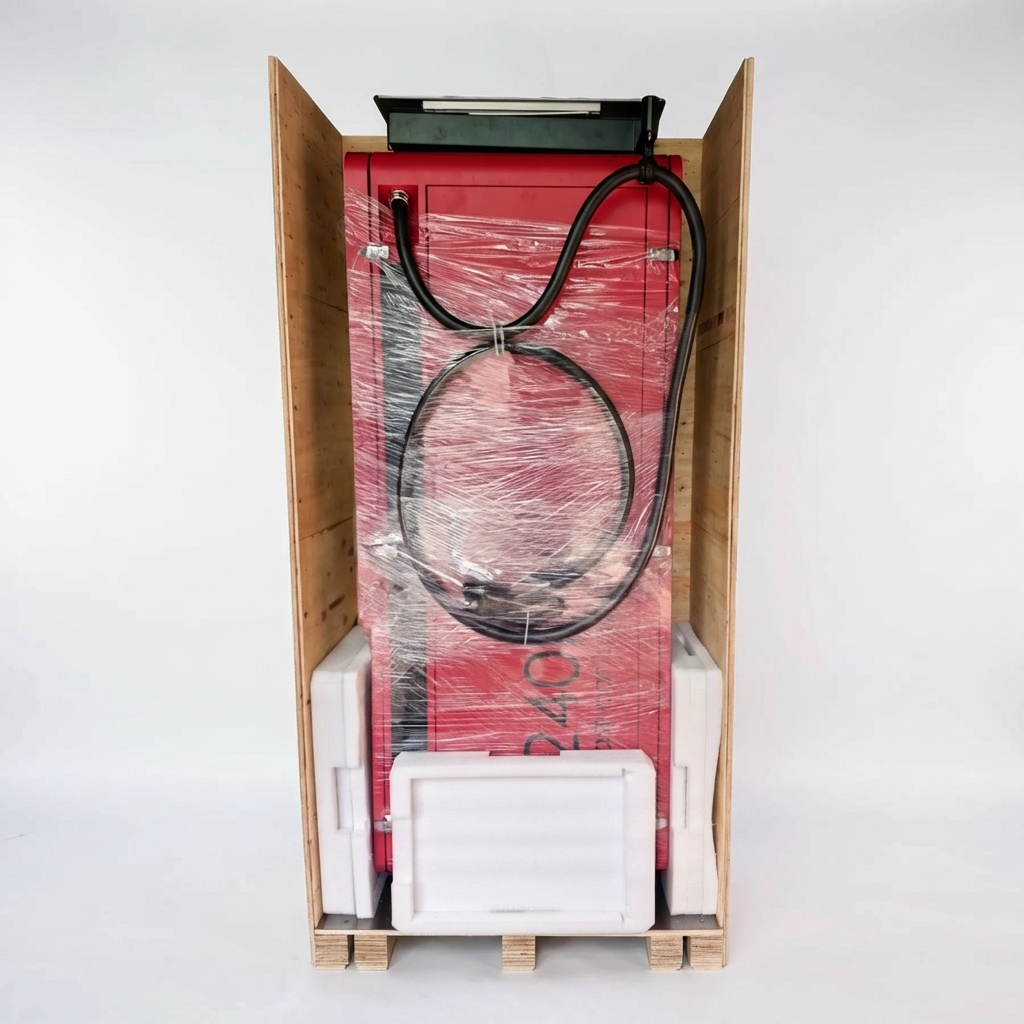

Preprava a flexibilné možnosti umiestnenia
Konštrukcia nabíjačky je navrhnutá pre jednoduché nasadenie v širokom spektre lokalít - od mestských parkovísk až po komerčné a priemyselné areály. Kompaktné rozmery uľahčujú montáž a zároveň minimalizujú nároky na potrebný priestor, vďaka čomu je vhodná aj pre menšie nabíjacie zóny. Odolné vyhotovenie chráni zariadenie pred prachom, vlhkosťou a bežnými vonkajšími vplyvmi počas celoročnej prevádzky. Stabilná konštrukcia znižuje potrebu rozsiahlych stavebných úprav a urýchľuje samotnú inštaláciu. Vďaka tomu predstavuje flexibilné riešenie pre súkromných investorov aj verejných prevádzkovateľov.
• Kompaktné rozmery pre rýchlu montáž
• Odolnosť voči počasiu a okolitému prostrediu
• Stabilná konštrukcia bez náročného kotvenia
• Vhodné pre mestské aj komerčné lokality
• Vysoká flexibilita pri umiestnení
Prispôsobiteľný dizajn a vizuálne prvky
Nabíjačka umožňuje vysokú mieru prispôsobenia farebného vyhotovenia, vďaka čomu ju možno plne zladiť s vizuálnym štýlom mesta, energetickej spoločnosti či firemnej identity. Panelové segmenty a kryty sú navrhnuté modulárne, čo umožňuje rýchlu zmenu farebnej schémy alebo doplnenie logotypov bez zásahu do technických častí. LED podsvietenie po obvode zabezpečuje nielen estetický efekt, ale aj lepšiu viditeľnosť zariadenia v noci, pričom farba môže byť prispôsobená preferenciám zákazníka. Vizuálne zvýraznenie v oblasti displeja zlepšuje navigáciu používateľov a zjednodušuje interakciu pri nabíjaní. Tento prístup umožňuje vytvoriť unikátne produktové vyhotovenie, ktoré zároveň zachová všetky technické štandardy a certifikácie.
• Možnosť zmeny farebnej schémy kabinetu
• Prispôsobiteľné LED podsvietenie a farebné okraje
• Branding cez logá, grafiku a PVC panely
• Modulárne kryty pre jednoduché dizajnové zmeny
• Prispôsobenie pre mestá, firmy a energetických operátorov
Časté otázky: ANTIK Rýchlonabíjačka 50 kW ATK-FCS50
Aký je maximálny nabíjací výkon tejto stanice?
Maximálny výkon stanice je 50 kW DC pri nabíjaní jedného vozidla.
Pri súčasnom nabíjaní dvoch vozidiel sa výkon rozdelí približne na 2×25 kW, pričom konkrétne hodnoty sa môžu líšiť v závislosti od riadenia výkonu, podmienok elektrickej siete a požiadaviek pripojených vozidiel.

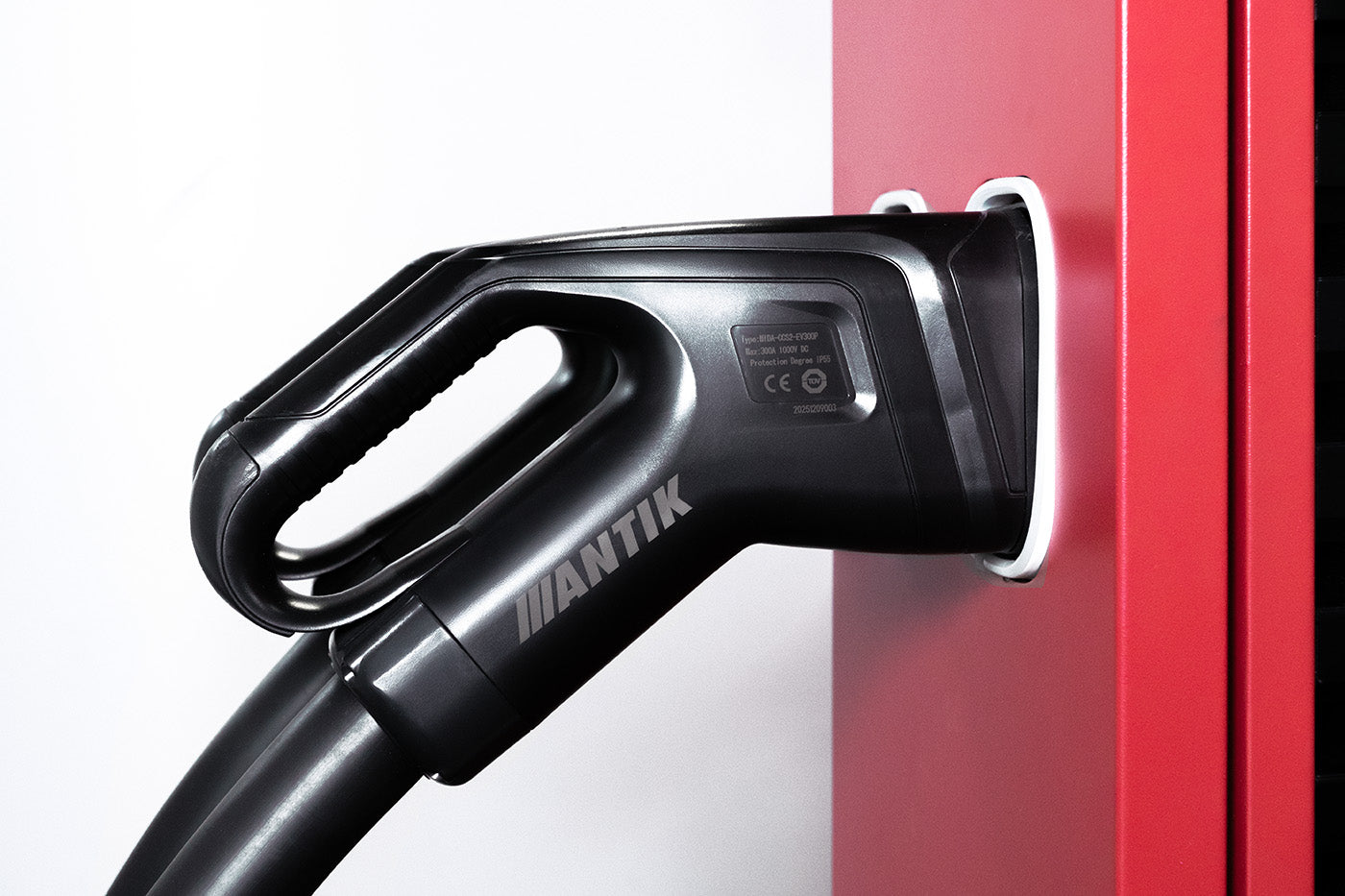

Aké nabíjacie konektory táto nabíjačka používa?
Zariadenie je vybavené CCS2 DC konektorom, ktorý je štandardom pre rýchle nabíjanie moderných elektromobilov v Európe. Tento konektor zabezpečuje kompatibilitu so širokou škálou vozidiel a umožňuje efektívne DC nabíjanie.
Dá sa nabíjať viac vozidiel súčasne?
Áno, nabíjačka umožňuje súčasné nabíjanie dvoch vozidiel.
Aké bezpečnostné a certifikačné normy zariadenie spĺňa?
Nabíjačka je certifikovaná podľa:
- IEC 61851-1, IEC 61851-23 (nabíjanie EV),
- IEC 62477-1, IEC 61439-1, IEC TS 61439-7,
- EN 62311, EN 50364,
- EMC normy IEC 61000-4-2/-3/-4/-5/-6,
- IEC 61851-21-2 (emisné limity),
- IEC 61000-3-12 (harmonické skreslenie).
Ako dlhý je nabíjací kábel?
Každý DC výstup je vybavený 5-metrovým káblom s integrovaným systémom zavesenia.
Aký typ prepätovej ochrany sa používa?
Nabíjačka používa viacstupňovú prepäťovú ochranu typu 1 + 2 + 3, čo zabezpečuje stabilitu aj v prostrediach s nestabilnou sieťou.
Aká je hmotnosť a rozmery nabíjačky?
Rozmery zariadenia sú 2100 × 300 × 860 mm a hmotnosť 290 kg.
Je nabíjačka vhodná aj pre verejné prevádzky s vysokým zaťažením?
Áno. Vysoký výkon, veľký rozsah napätia, robustné chladenie a priemyselné certifikácie ju radia medzi riešenia vhodné pre verejné rýchlonabíjacie stanice, čerpacie stanice, mestské siete a firemné flotily.
