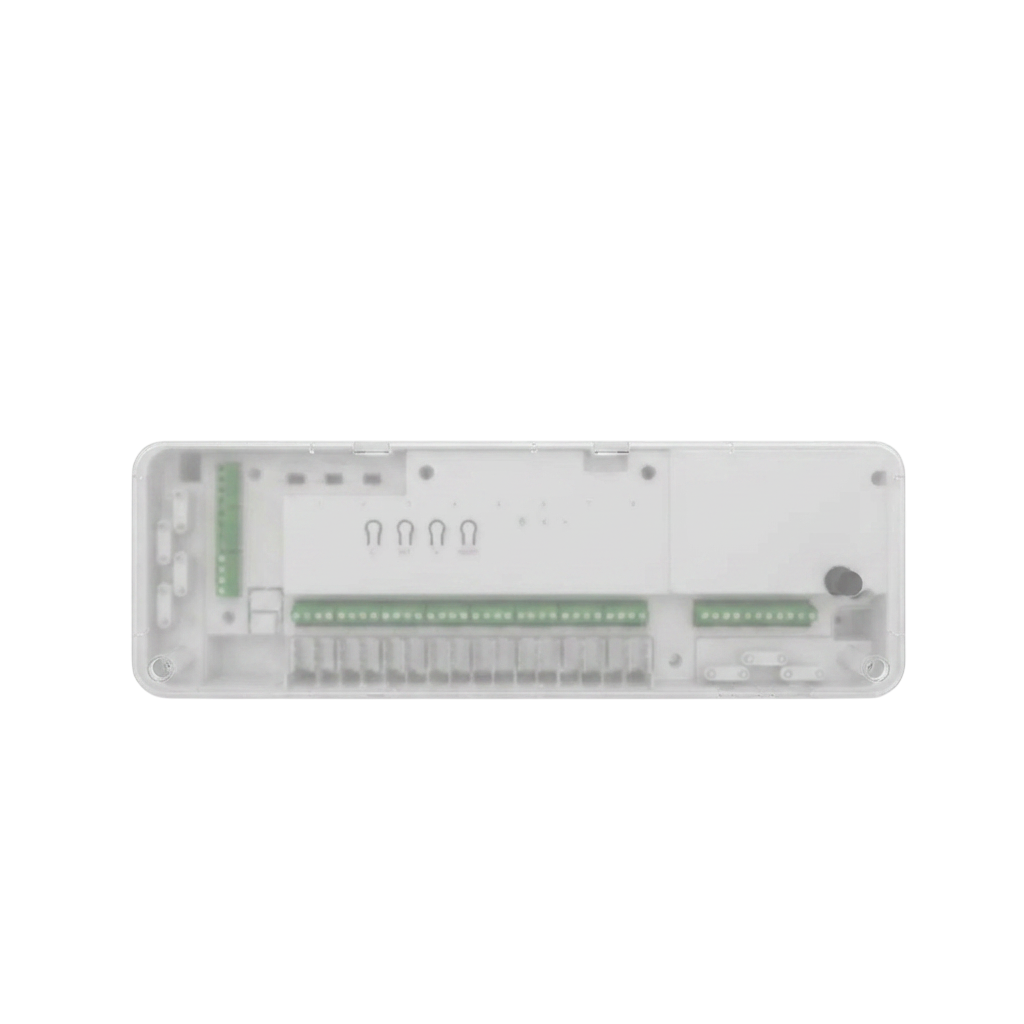

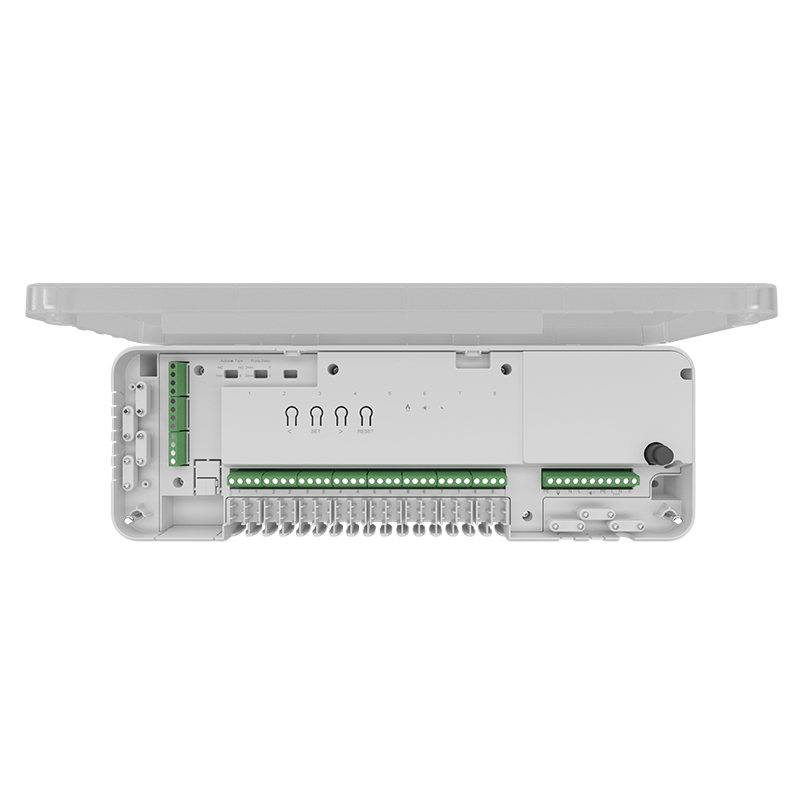

ANTIK Smart Bezkáblová svorkovnica pre kúrenie
Napájanie a komunikácia
- Napájanie: 230 V AC (50/60 Hz)
- Komunikačná frekvencia: 868 MHz
Riadenie zón a výstupov
- Maximálny počet termostatov: až 8 (bezdrôtové izbové termostaty)
- Počet riadených zón: 8 samostatných vykurovacích okruhov
- Výstupy pre tepelné pohony (ventily): 230 V
- Výstup pre obehové čerpadlo: 230 V
- Výstup pre kotol: beznapäťový (suchý kontakt)
Elektrické parametre
- Maximálny prúd: 3 A
Funkcie a nastavenia
- Podpora riadenia ventilov: typ NO / NC (voliteľný)
- Nastavenie doby oneskorenia (čerpadlo/kotol): 0 - 6 minút (mostíková spojka)
- Možnosť párovania/odpárovania termostatov pre každú zónu samostatne
- LED indikácia stavu jednotlivých zón
Inštalácia a konštrukcia
- Montáž: na DIN lištu / na stenu
- Rozmery: 353,5 × 118,4 × 59,5 mm
Certifikácia
- Certifikáty: CE, RoHS
Antik bezkáblová svorkovnica ATK-KSK02 predstavuje spoľahlivé a technicky prepracované riešenie pre riadenie moderných vykurovacích systémov. Ako centrálna riadiaca jednotka umožňuje efektívne prepojenie bezdrôtových izbových termostatov, tepelných pohonov, obehového čerpadla a kotla do jedného funkčného celku. Vďaka podpore až 8 samostatných zón poskytuje vysokú flexibilitu pri regulácii teploty v jednotlivých miestnostiach, čím zvyšuje komfort bývania a zároveň optimalizuje spotrebu energie.
Komunikácia medzi termostatmi a svorkovnicou prebieha bezdrôtovo na frekvencii 868 MHz, čo zabezpečuje stabilný a spoľahlivý prenos signálu aj v prostrediach s vyšším rušením. Každá zóna má vlastný výstup pre tepelný pohon s napájaním 230 V, pričom zariadenie dokáže súčasne riadiť aj obehové čerpadlo a kotol. Výstup pre kotol je realizovaný ako beznapäťový kontakt, čo umožňuje bezpečné pripojenie rôznych typov vykurovacích zdrojov.
Zariadenie ponúka pokročilé možnosti nastavenia, ktoré umožňujú prispôsobiť jeho fungovanie konkrétnym požiadavkám systému. Používateľ môže nastaviť dobu oneskorenia pre zapnutie čerpadla alebo kotla v rozsahu od 0 do 6 minút, čím sa minimalizuje časté spínanie a znižuje opotrebenie komponentov. Svorkovnica zároveň podporuje ventily typu NO aj NC, čo zaručuje širokú kompatibilitu s rôznymi vykurovacími inštaláciami.
Inštalácia zariadenia je navrhnutá tak, aby bola čo najjednoduchšia a najefektívnejšia. Svorkovnicu je možné upevniť na DIN lištu alebo priamo na stenu, pričom prehľadné rozloženie svoriek umožňuje rýchle a bezpečné zapojenie. Kompaktné rozmery a robustná konštrukcia zabezpečujú spoľahlivú prevádzku aj v technických miestnostiach alebo rozvádzačoch.
Napájanie zariadenia je riešené štandardným sieťovým napätím 230 V (50/60 Hz) a maximálne zaťaženie dosahuje 3 A, čo je plne postačujúce pre bežné rezidenčné aplikácie. Certifikácia CE a RoHS potvrdzuje súlad s európskymi normami bezpečnosti a kvality. ATK-KSK02 tak predstavuje ideálne riešenie pre každého, kto hľadá efektívne, flexibilné a spoľahlivé riadenie vykurovania v modernom prostredí.

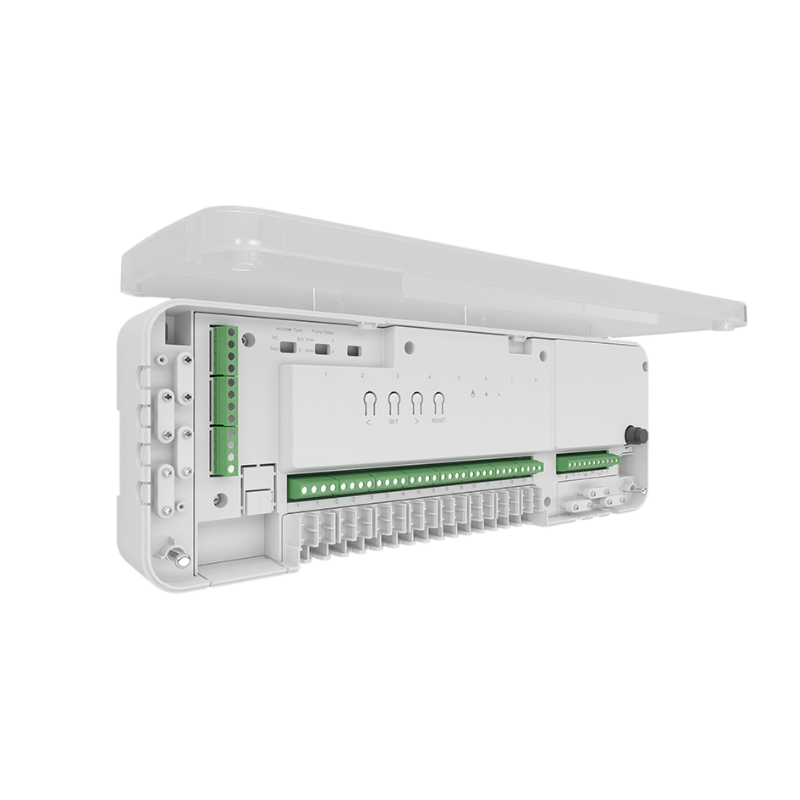

ANTIK Smart Bezkáblová svorkovnica pre kúrenie:
Manuál v PDF. si môžete stiahnuť TU
Katalógový list v .PDF môžete stiahnuť TU
Zónová regulácia podlahového kúrenia s ANTIK SmartHome
Moderné podlahové kúrenie dokáže byť výrazne efektívnejšie, keď sa každá miestnosť reguluje samostatne - práve to je princíp zónovej regulácie.
Systém ANTIK SmartHome to rieši kombináciou bezdrôtových termostatov, centrálnej svorkovnice a smart gateway, pričom každá časť systému má svoju jasne definovanú úlohu a všetky spolu komunikujú ako jeden celok. Tento prístup umožňuje presné riadenie teploty v každej miestnosti bez zbytočných strát energie. Vďaka tomu sa zvyšuje komfort bývania aj celková efektivita vykurovania. Celý systém funguje ako jeden prepojený celok, ktorý reaguje na aktuálne potreby domácnosti.
- Samostatná regulácia každej miestnosti
- Prepojenie termostatov, svorkovnice a gateway
- Vyššia energetická efektivita systému
- Komfortné riadenie teploty
- Funkčný a prepojený SmartHome ekosystém
Tepelné čerpadlo ako zdroj tepla
Základom celého systému je tepelné čerpadlo s chladivom R290 ANTIK Monoblok 8kW ECO, ktoré zabezpečuje ohrev vody cirkulujúcej v okruhu podlahového kúrenia. Tepelné čerpadlo pracuje autonómne - samo si reguluje výstupnú teplotu vody pomocou tzv. ekvitermickej krivky, čo znamená, že prispôsobuje intenzitu ohrevu aktuálnej vonkajšej teplote.
Na svoju základnú prevádzku nevyžaduje žiadne prepojenie so smart systémom. Pre pohodlné ovládanie a sledovanie tepelného čerpadla z mobilu postačuje základná zostava:
- jedna Zigbee gateway ANTIK Smart Gateway PLUS
- jeden bezdrôtový termostat ANTIK SmartHome.
Termostat meria teplotu v domácnosti a cez gateway posiela údaje do aplikácie ANTIK SmartHome. Požadovanú teplotu si potom používateľ nastaví buď priamo na displeji termostatu, alebo vzdialene cez mobilnú aplikáciu odkiaľkoľvek.
Zónová regulácia - keď chcete mať každú miestnosť pod kontrolou
Ak ide o viacpriestorový byt alebo dom, kde má mať každá miestnosť inú teplotu, základná zostava nestačí. Tu vstupuje do hry rozšírenie o bezdrôtovú svorkovnicu ANTIK SmartHome pre kúrenie a sadu termostatov pre jednotlivé miestnosti.

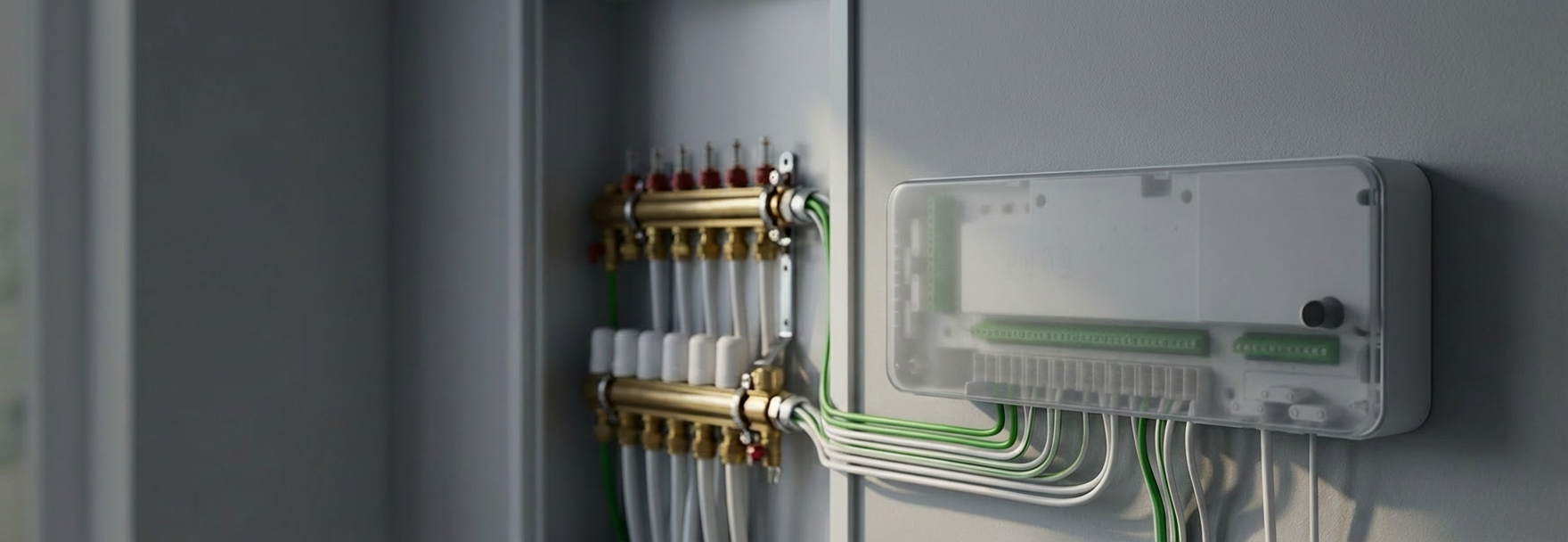

- Svorkovnica je fyzicky pripojená k rozdeľovaču podlahového kúrenia (manifoldu) a ovláda termoelektrické hlavice na každom okruhu zvlášť.
- Každý okruh zodpovedá jednej miestnosti alebo zóne - napríklad obývačke, spálni či detskej izbe.
- Svorkovnica je napájaná zo siete 230V a s termostatmi v miestnostiach komunikuje bezdrôtovo na frekvencii 868 MHz. Táto frekvencia je oproti bežnému Wi-Fi odolnejšia voči rušeniu a má lepší dosah cez stavebné konštrukcie, čo je v bytových domoch dôležitá vlastnosť.
Ovládanie a monitoring systému v aplikácii
Používateľ pritom kedykoľvek vidí v aplikácii ANTIK SmartHome aktuálnu teplotu v každej miestnosti a môže si nastaviť požadovanú teplotu - či už manuálne, alebo pomocou časových plánov a automatizácií. Aplikácia poskytuje prehľad o stave systému v reálnom čase a umožňuje rýchle zásahy podľa aktuálnej potreby. Vďaka tomu má používateľ plnú kontrolu nad vykurovaním celej domácnosti. Systém reaguje na zmeny okamžite a zabezpečuje stabilné prostredie. Automatizácie zároveň zjednodušujú každodenné používanie.
- Prehľad teplôt v reálnom čase
- Manuálne aj automatické nastavenia
- Ovládanie cez mobilnú aplikáciu
- Podpora časových plánov
Ovládanie ventilov, čerpadla a kotla
Svorkovnica je vybavená výstupmi pre riadenie tepelných pohonov (ventilov), obehového čerpadla a kotla.
- Výstupy pre ventily a čerpadlo pracujú s napätím 230 V, čo zabezpečuje kompatibilitu s bežnými vykurovacími komponentmi.
- Výstup pre kotol je realizovaný ako beznapäťový kontakt, čo umožňuje bezpečné pripojenie rôznych typov kotlov.
Zariadenie tak dokáže koordinovať činnosť celého vykurovacieho systému na základe požiadaviek jednotlivých zón. V praxi to znamená automatické zapínanie a vypínanie zdroja tepla podľa aktuálnej potreby.
- Výstupy 230 V pre tepelné pohony a čerpadlo
- Beznapäťový výstup pre kotol (suchý kontakt)
- Riadenie viacerých komponentov z jedného zariadenia
- Synchronizácia vykurovacieho systému
- Maximálny prúd 3 A
Ako to celé funguje - od požiadavky po otvorenie ventilu
1. Každý termostat ANTIK SmartHome priebežne meria teplotu vo svojej miestnosti. Keď teplota klesne pod nastavenú hodnotu, termostat odošle bezdrôtový signál cez Zigbee do gateway ANTIK Smart Gateway PLUS.
- Gateway je pripojená k domácej Wi-Fi sieti a slúži ako most medzi Zigbee zariadeniami a internetom - vďaka nej sú všetky termostaty viditeľné v aplikácii ANTIK SmartHome v reálnom čase.
- Zároveň termostat komunikuje priamo so svorkovnicou na frekvencii 868 MHz a odošle jej požiadavku na otvorenie príslušného ventilu.
2. Svorkovnica na základe tohto povelu otvorí termoelektrickú hlavicu na rozdeľovači a teplá voda z okruhu tepelného čerpadla začne prúdiť do podlahy práve tej miestnosti, ktorá o teplo požiadala.
3. Ostatné miestnosti, v ktorých je dosiahnutá požadovaná teplota, zostávajú uzatvorené - systém tak nekúri zbytočne tam, kde to nie je potrebné.
Inteligentná komunikácia systému
Celý systém ANTIK SmartHome využíva kombináciu viacerých komunikačných technológií, ktoré zabezpečujú jeho spoľahlivú prevádzku. Termostaty komunikujú s gateway pomocou Zigbee protokolu, ktorý prenáša údaje o teplote a stave zariadení do aplikácie. Súčasne prebieha komunikácia medzi termostatmi a svorkovnicou na frekvencii 868 MHz, ktorá je odolná voči rušeniu a má lepší dosah. Gateway následne prepája celý systém s internetom cez Wi-Fi pripojenie. Používateľ tak má všetky dáta dostupné v reálnom čase priamo v mobilnej aplikácii. Tento viacvrstvový komunikačný model zabezpečuje stabilitu, presnosť a okamžitú odozvu systému.
- Termostat ↔️ Gateway - Zigbee (prenos teploty a stavu do aplikácie)
- Termostat ↔️ Svorkovnica - 868 MHz (pokyn na otvorenie/zatvorenie ventilu)
- Gateway ↔️ Internet / Aplikácia - Wi-Fi
- Tepelné čerpadlo - pracuje autonómne, avšak jeho výkon je nepriamo riadený termostatmi. Zvýšením požadovanej teploty na termostate alebo v aplikácii sa otvárajú ventily na rozdeľovači, na čo tepelné čerpadlo reaguje zvýšením výkonu.
Kompatibilita termostatov a spôsob prepojenia
káblovými termostatmi, čo umožňuje flexibilné využitie v rôznych typoch inštalácií. Bezdrôtové termostaty ANTIK SmartHome komunikujú priamo cez frekvenciu 868 MHz, ktorá zabezpečuje stabilný a spoľahlivý prenos signálu aj cez steny a konštrukcie.
Zároveň sú termostaty prepojené so smart gateway pomocou Zigbee, vďaka čomu je možné celý systém pohodlne ovládať a sledovať cez mobilnú aplikáciu.
Káblové termostaty je možné pripojiť priamo na svorkovnicu cez riadiace vstupy (ON/OFF), pričom systém následne riadi jednotlivé vykurovacie okruhy podľa požiadaviek.
- Podpora bezdrôtových aj káblových termostatov
- Stabilná komunikácia cez 868 MHz
- Priame pripojenie káblových termostatov (ON/OFF)
- Prepojenie s aplikáciou cez Zigbee gateway
- Možnosť kombinovať smart aj klasické riešenie
- Vhodné pre novostavby aj rekonštrukcie

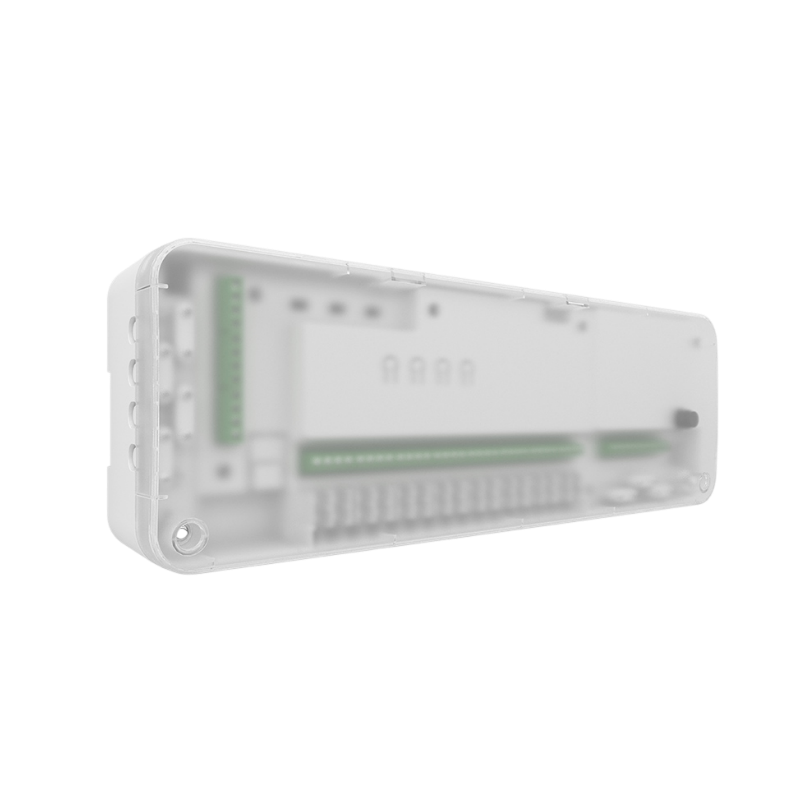

Jednoduchá inštalácia a robustná konštrukcia

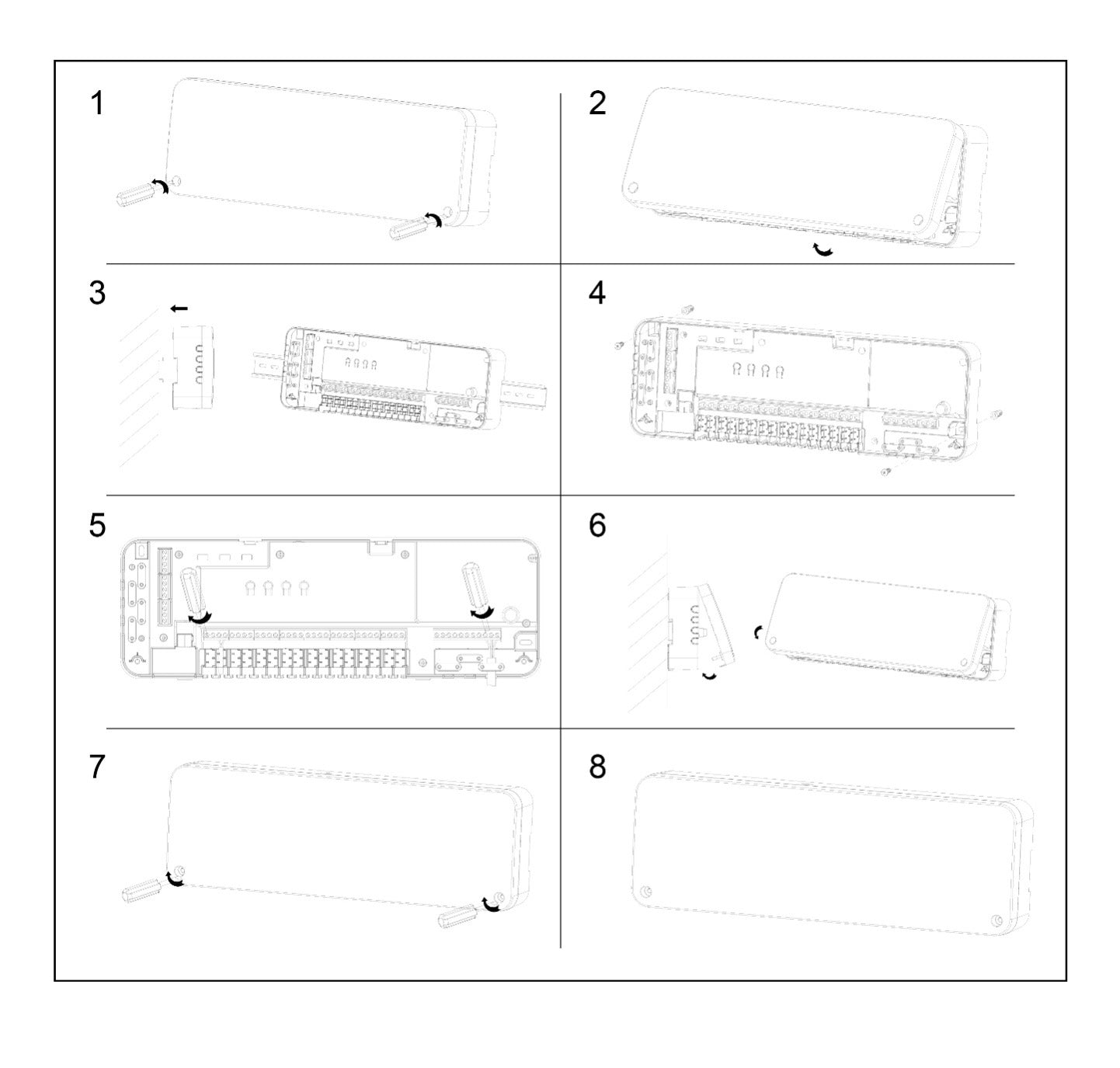

Zariadenie je navrhnuté tak, aby jeho inštalácia bola rýchla a flexibilná podľa podmienok konkrétneho priestoru. Možná je montáž na DIN lištu aj priame upevnenie na stenu pomocou skrutiek. Kompaktné rozmery umožňujú jednoduché umiestnenie aj v rozvádzačoch alebo technických miestnostiach. Konštrukcia zabezpečuje stabilnú prevádzku a ochranu vnútorných komponentov. Prístup ku svorkám je riešený tak, aby bol proces zapojenia čo najjednoduchší.
- Montáž na DIN lištu alebo na stenu
- Rozmery: 353,5 × 118,4 × 59,5 mm
- Jednoduchý prístup k svorkám
- Robustná konštrukcia
- Certifikácia CE a RoHS
Schéma zapojenia

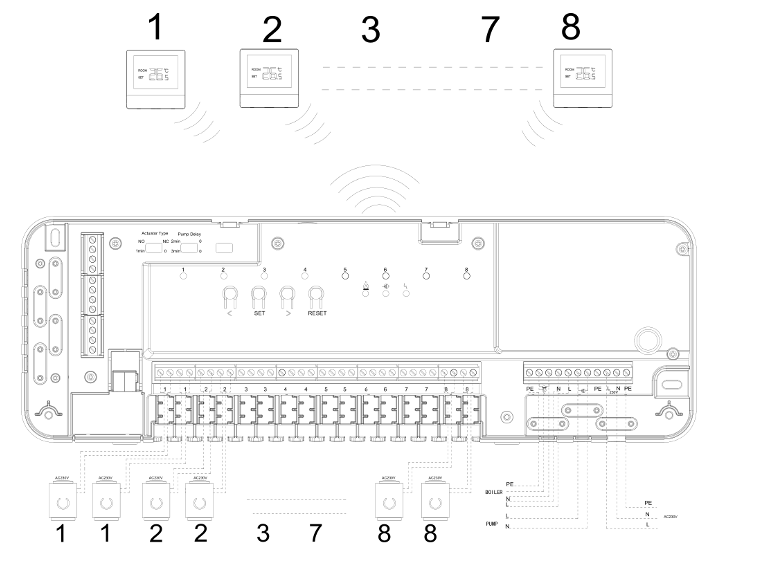

Schéma zapojenia svorkovnice ATK-KSK02 jasne znázorňuje centrálnu úlohu zariadenia v rámci riadenia vykurovacieho systému.
Jednotka prijíma bezdrôtové signály z jednotlivých izbových termostatov (zóny 1 až 8), pričom každému termostatu je priradený samostatný výstup pre tepelný pohon (ventil). Tieto výstupy sú fyzicky realizované na spodnej svorkovnici a umožňujú priame ovládanie 230 V pohonov pre každú vykurovaciu vetvu.
Na pravej strane zariadenia sa nachádzajú svorky pre pripojenie napájania, obehového čerpadla a kotla, pričom výstup pre kotol je beznapäťový (suchý kontakt).
Riadiaca logika zabezpečuje, že pri požiadavke na vykurovanie z ktorejkoľvek zóny dôjde k aktivácii príslušného ventilu a zároveň môže byť spustené čerpadlo alebo kotol.
Časté otázky: ANTIK SmartHome Bezkáblová svorkovnica pre kúrenie ATK-KSK02
Koľko termostatov je možné pripojiť k svorkovnici ATK-KSK02?
Zariadenie podporuje pripojenie až 8 bezdrôtových izbových termostatov, pričom každý termostat riadi jednu samostatnú vykurovaciu zónu.
Je možné ovládať viac vykurovacích okruhov nezávisle?
Áno, svorkovnica umožňuje riadiť až 8 nezávislých vykurovacích zón, čo umožňuje individuálne nastavenie teploty v každej miestnosti.
Aké zariadenia je možné pripojiť k výstupom svorkovnice?
Svorkovnica umožňuje pripojenie tepelných pohonov (ventilov), obehového čerpadla a kotla. Výstupy pre ventily a čerpadlo sú 230 V, zatiaľ čo výstup pre kotol je beznapäťový kontakt.
Aký typ ventilov je kompatibilný so zariadením?
Zariadenie podporuje ventily typu NO (normally open) aj NC (normally closed), pričom typ je možné nastaviť priamo na zariadení.
Je možné nastaviť oneskorenie pre zapnutie kotla alebo čerpadla?
Áno, doba oneskorenia pre čerpadlo a kotol je nastaviteľná v rozsahu od 0 do 6 minút pomocou mostíkovej spojky.
Aké napájanie zariadenie vyžaduje?
Svorkovnica je napájaná štandardným sieťovým napätím 230 V AC (50/60 Hz).
